WRF模式模拟中,前处理WPS有许多有用的小工具,本篇文章列出几个常用的小工具,对一些特殊用途或者诊断错误或有帮助。

1 查看GRIB文件

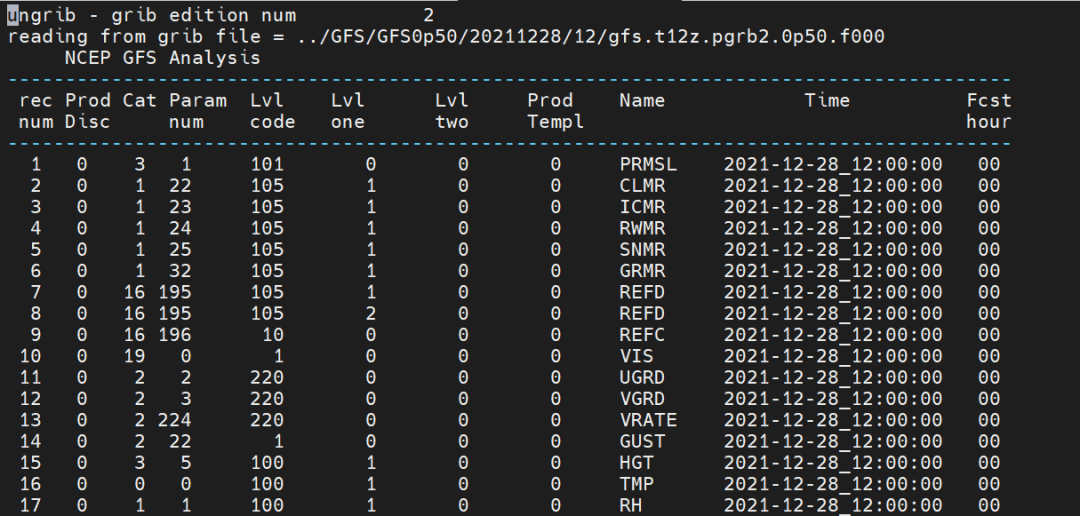

ungrib.exe解压的是GRIB格式的数据,实际使用中,可能会遇到下载变量不全的情况,如果想要检验,可以使用以下工具打印grib文件的气象信息、变量、层次和日期,进行检验。

位于WPS/util文件夹:

g1print.exe  # grib1格式

g2print.exe   # grib2格式


3 e: @- s! n6 w0 B% T8 X

  • 9 W6 L+ c; M  j6 h2 d) H. T
    $ H0 D8 F5 S1 |; b& _6 W

[C] 纯文本查看 复制代码
./g2print.exe gfs.t12z.pgrb2.0p50.f000

5 [! P0 I2 ^' |# F6 _+ h+ H


2 将气象数据转化为中间格式

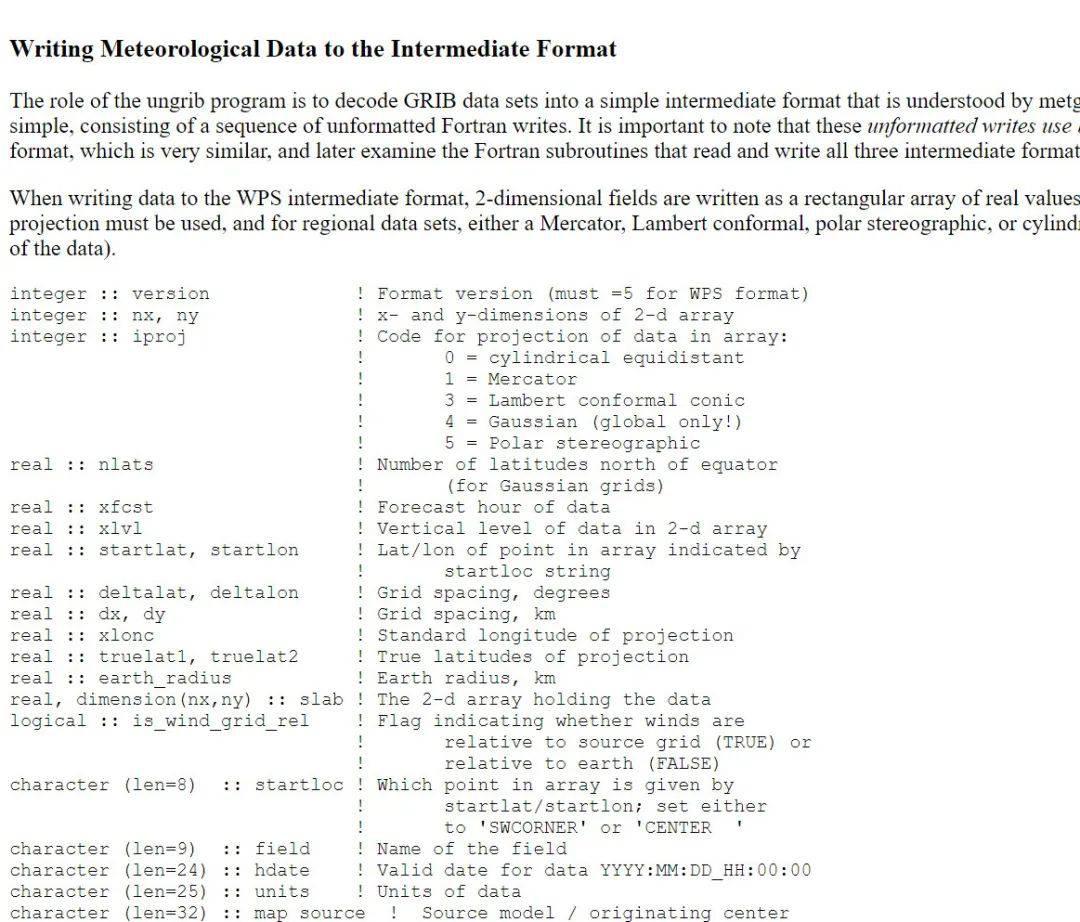

metgrid.exe步骤,读取中间格式(Intermediate Format)的气象数据,一般由ungrib.exe步骤得到,而ungrib解压的数据为grib格式,并且需要提供Vtable。一些其他全球模式,比如耦合模式为NC格式,如果需要用这些模式数据驱动WRF,那么就需要将其转为中间格式,可以使用官方提供的Fortran代码(文末的参考链接)。需要根据具体应用做些修改并编译才能使用。


3 查看中间格式

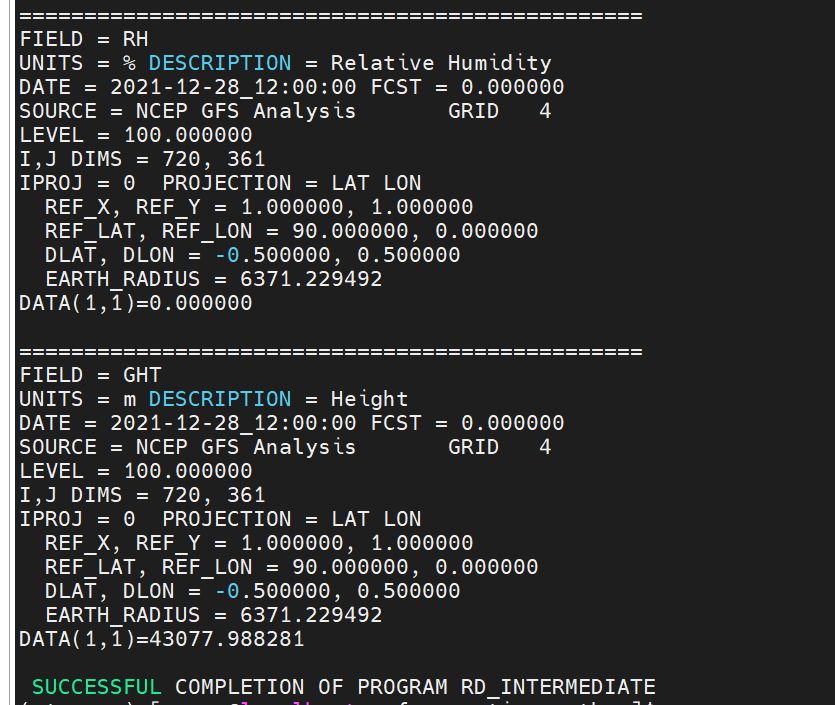

ungrib.exe解压得到的中间格式或许不全,如果想查看,可以通过rd_intermediate.exe程序进行查看,会打印中间格式的文件信息。

- L% E2 a5 k" c; K

  • ! @. C0 D( V+ A
    ! v7 a0 T" V( X& _6 j5 M4 y  T0 s

[C] 纯文本查看 复制代码
./rd_intermediate.exe FILE\:2021-12-28_12


5 `/ x% w7 ^0 I6 i


注: 如果只看到最后SUCCESSFUL这句话,说明中间格式的文件是空的,查看其大小会显示为0,说明ungrib.exe步骤实际没成功(虽然可能也没报错)。

4 中间格式转为nc格式

int2nc.exe 可以将中间格式转为NC格式, ungrib.exe + int2nc.exe结合,可以将grib格式转为NC格式,如果有此需求,也算曲线救国路线。


8 \7 J, G9 u# }6 M! j0 T
  • ) E* r# X, p! Q
    3 S6 z, q5 a3 l3 n" U" ^0 a7 Z6 o6 h

[C] 纯文本查看 复制代码
./int2nc.exe FILE:2021-12-28_12


0 @; z1 V2 D( V

得到FILE:2021-12-28_12.nc

5 绘制模拟区域

plotgrids_new.ncl脚本可以读取namelist.wps的设置,绘制设置的模拟区域,这一步骤可以检查设置模拟区域是否正确。

5 r3 d' ~( S5 s/ F

  • 1 _% d$ H! a5 T/ v3 o+ j. k

    ! P# b/ ^5 Z0 h1 Q9 }& |2 S9 [

[C] 纯文本查看 复制代码
ncl  util/plotgrids_new.ncl


1 ^% F; U7 [: i5 B% d# M


6 其他工具

还有一些其他小工具,虽然没用过,这里列举一下,读者有需要的可以自行探究。

avg_tsfc.exe

计算中间格式数据的日平均陆面温度,起止日期为namelist.wps中share部分设置的日期。

mod_levs.exe

去除intermediate format files格式数据中的某些层,使得数据层与namelist.wps中mod_levs层一致,mod_levs部分的press_pa 表示需要保留的气压层。

calc_ecmwf_p.exe

real.exe步骤需要气象场处于相同垂直层的3D气压场和位势高度场。calc_ecmwf_p.exe可进行垂直插值,将ECMWF的sigma层数据构建成需要的气象场。

2 I/ p# ~5 H6 J, I0 l0 O1 @
