SBE浪潮仪简介 浪潮仪(SEAGAUGE Wave & Tide Recorder) -SBE-26Plus, 由美国Seabird公司生产，石英压力传感器，1024k固态半导体存储器，通过RS-232口输出数据。主要应用于近岸环境中波高、波周期等波浪相关参数现场观测，但无波向信息。

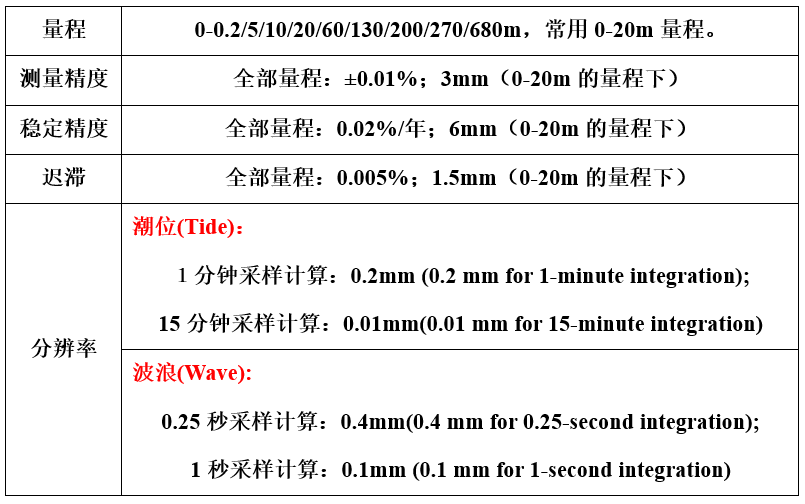

01 主要技术参数
02 仪器连接与设置
如左图所示，首先，把I/O电缆线插到浪潮仪上，电缆的另外一端是一个COM接口，把COM接口连接到电脑上。 注意：在与浪潮仪连接的时候，一定要注意浪潮仪的接口问题，浪潮仪是一个四相插头，其中有一个插头比其他三个都粗，与电缆线的粗头对准后，再插入。 硬件上连接好后，打开浪潮仪的软件，单击SeasoftWave后，弹出如下图所示的对话框：

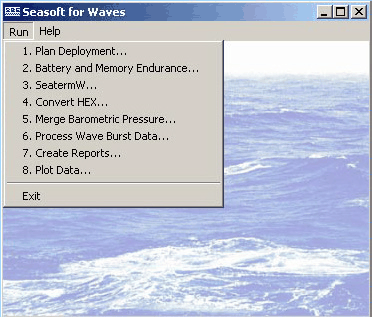

单击“Run”按钮，然后就能显示出一个下拉列表，单击“3.SeatermW”，弹出如下图所示的界面：

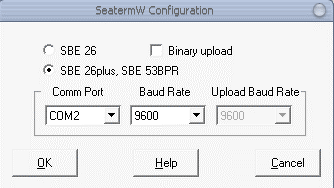

然后单击”Configure” 按钮，弹出“SeatermW Configuration"的界面：

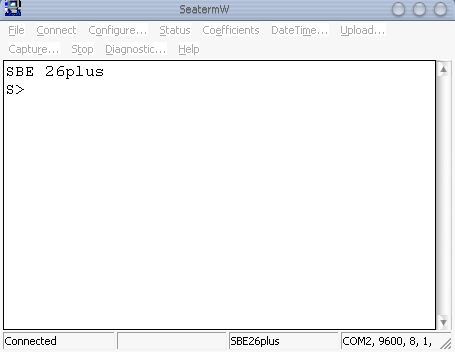

注意：在这里，若使用的是SBE 26浪潮仪，就选择SBE 26，若使用的是SBE 26plus浪潮仪，就选择SBE 26plus，SBE 53BPR（图中是SBE 26plus浪潮仪）。此外，要判断你使用的是哪个COM接口，这个一定要选择正确，不然会导致连接不上。 然后，单击”Connect”按钮，弹出下图所示的界面：

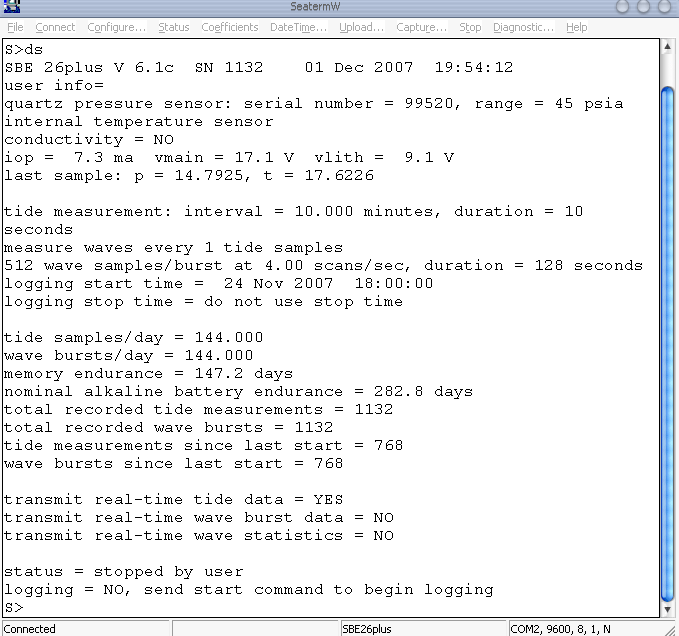

注意：判断是不是连接上，最重要的是看是否有显示”Connected”，若有”Connected”，说明已经连接上。如果连接不上，一般情况下，查看一下电缆线两头是否插好，若是没有问题的话，可能是电池没有电了或者说是电量不足了，也可能是别的原因，最好是从头到尾在试着操作一遍。 注意：使用浪潮仪常用的一些命令 ①SBE26的一些命令 ds:查看浪潮仪的状态，如下图所示的界面图：
此外还有： ir：对浪潮仪进行格式化，就是清楚内存； si：设置采样间隔； st：设置时间； gl：启动浪潮仪； ql：使浪潮仪停止工作； vr：显示电池； ②SBE 26 plus的一些命令 ds：查看浪潮仪的状态(SBE26命令一样)； setsampling(setsample)：为浪潮仪设置参数； initlogging：格式化； start：启动浪潮仪； stop：停止工作； setstarttime：设置开始时间； setstoptime：设置停止时间； 对某些命令进行详细说明(以SBE 26 plus为例) (1) Setsampling（setsample）命令 输入 Setsampling（setsample）命令后，可以得到如下界面：

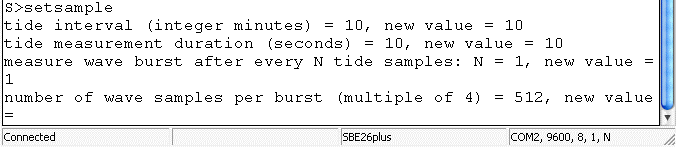

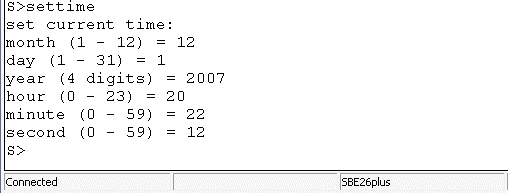

可以根据具体需求来设置这些参数，例如时间间隔，burst的值等,按照提示一步一步设置。上图的设置为：1个脉冲能测512个数值，时间间隔：10分钟、Duration：10秒、一个潮一个浪。 (2)Settime命令 Settime命令是用来设置当前时间的命令，就是设置浪潮仪的时间要和电脑的时间一致，尽量做到秒也一致。如下图所示：

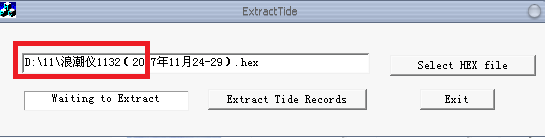

(3)Setstarttime Setstarttime是设置浪潮仪的启动时间，就是设置浪潮仪开始工作的时间，和设置Settime相似。 (4)Setstoptime Setstoptime就是设置浪潮仪停止工作的时间，和设置Settime相似。 说明：一般情况下，电脑和浪潮仪连接好后，应该依次用ds，settime，setsampling，setstarttime，setstoptime，start命令对浪潮仪进行设置。当然，也可以不设置setstarttime，setstoptime。若是不设置setstarttime的话，那么在start命令后，就浪潮仪就开始工作了。同样setstoptime也可以不设置，可以随时使浪潮仪停止工作。当启动浪潮仪后,就可以断开COM口，拔掉电缆线，浪潮仪就会按照设置进行工作了! 03 数据处理 野外现场工作结束后，首先对浪潮仪进行连接，连通后，用“stop”（SBE 26plus）命令来使浪潮仪停止工作，停止后，就可以从浪潮仪上下载数据了，单击工具条上的“upload”按钮即可下载数据。 由于下载后的浪潮仪的数据是十六进制的，所以不适合一般人辨别，所以应该对原始数据作进一步的处理，对浪潮仪的数据处理，一共分为4个步骤： ①ExtractTide.exe； ②Convert Hex to Wave and Tide； ③Process Wave Burst Data； ④Create Reports。 具体步骤如下： ①ExtractTide.exe 在浪潮仪软件安装目录下，找到ExtractTide.exe，打开后如下图所示：
把要处理的.hex文件加载进来，按下“Extract Tide Records”按钮即可。 ②Convert Hex to Wave and Tide 单击” Convert Hex to Wave and Tide”按钮，弹出如下图的对话框：

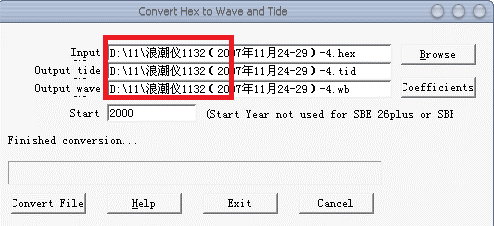

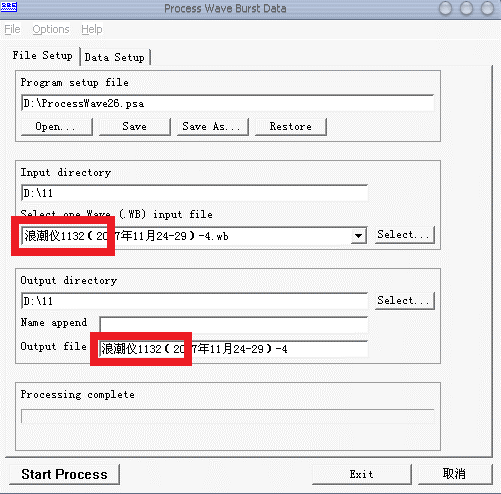

把第①步处理过的.hex文件选择上即可，注意：一定要选择经过第①步处理过的那个.hex文件。然后，单击“ConvertFile”即可完成转换。 ③Process Wave Burst Data 经过第①、②步骤的处理，一定生成一个.wb的文件，在弹出下图的对话框中，把.wb文件加载进来即可。
然后单击“start process”按钮后，将会立刻弹出一个对话框，选择“是”即可。 ④Create Reports 在这步骤中，一定要注意：一定要选择两个文件夹.psa和.wts。选择这个两个文件夹后，单击“start process”按钮即可。系统会让你选择要处理出那些参数，一般情况下，全部选上。
至此，浪潮仪的数据已基本处理完了，最后得到一个.r26的文件，它可以用记事本打开，也可以用Excel打开。 04 注意事项 １.电池安装 SBE 26plus工作时需要，12节1号高能碱性电池，工作前，检查电池是否满足工作需要。如不足，则要更换电池，装电池时要注意电池的正负极。同时，注意检查内存是否够用。 ２.设置 仪器参数设置要根据要观测地点水深、安放位置及观测要求进行参数优化设置。另外，仪器在运输过程中，一定要放在仪器箱，参数最好在工作现场进行设置。 ３.数据传输 SBE 26plus数据传输比较慢，在传感过程中，注意保持数据线不要中断，同时，在插和拔I/O连接线时，要特别注意要对准相应接头后，再用力插入，否则可能会压断数据针。 4 {* B0 a. ]* E$ U# u3 l5 i5 I
|
