合众思壮无人船搭载ADCP成功应用于广西某水文站 - 声学多普勒流速仪自动测量和分析系统

[复制链接]
1 r6 `& \+ y% @! N ^* ?+ m

作为水利工作的重要基础,水文工作通过对流量、水位、降水、蒸发、泥沙、水质、地下水、水温等水文要素的长期、连续观测,收集系统、全面的水文资料,并通过水文情报预报、水资源分析计算和评价等工作,为流域综合治理开发、防汛抗旱、工程建设、水资源开发和可持续利用和保护等提供基本信息和科学的决策依据。

U) j9 \. N2 V: }' e8 V& {/ x, l# z F; a8 X

而传统的流量测量方法,例如流速仪法、浮标法、人工船测、桥测、缆道测量和涉水测量等手段费工费时,效率低下,无法满足信息化时代对流量测量的需求。

8 a+ u. E i2 J7 a/ K

$ `1 J; |( x0 {) W! I$ y

声学多普勒流速剖面仪(简称:ADCP)是一种融合水声物理、水声换能器设计、电子技术和信号处理等多学科而研制的测速声纳设备,利用声波的散射和回波延时来确定流速和方向。

0 |5 P& L( y, E# M2 G3 E

无人船搭载ADCP走航式测流,具有精度高、测验时间短、分辨率高、资料完善、信息量大等特点,可满足河宽较大、泥沙等多因素影响较大的水文测量需要。这种方式的应用对于水文现代化和信息化具有重大意义,也将成为水利系统现代化建设的发展趋势

7 \( P& M& [+ Y# x3 n9 ?7 {

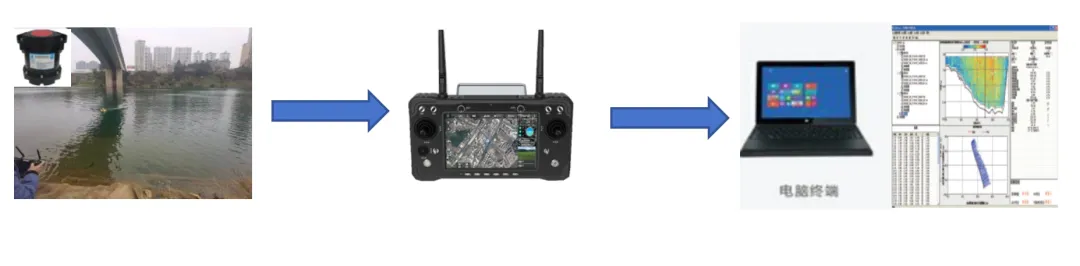

合众思壮UB115搭载ADCP系统组成

& P3 u9 E) r9 }1 v3 T

& O" ]6 U/ I v7 Q( L$ e) I. a

& [3 t# G7 P V# g* {0 ^

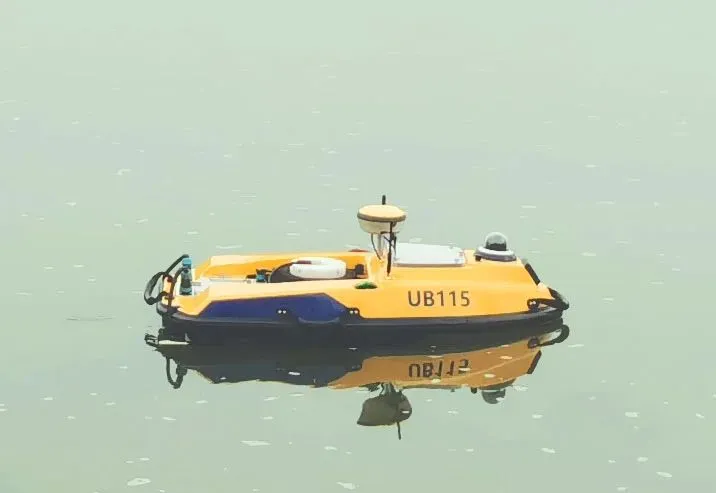

合众思壮UB115无人船采用M体船型设计,船体小,重量轻,便于搬运携带。其任务载荷系统采用模块化设计,核心部件及搭载设备可灵活更换,使其在野外复杂水域中具有极强的适应性。可搭载多款ADCP进行走航测量,并能够外接罗经、北斗/GNSS和无线电台等多种设备,能直接测出断面的流速剖面,不扰动流场,测验历时短,测速范围大。ADCP分别记录下底跟踪速度和断面水流速度信息,用测流软件可以分析得到水流速度及流速在整个断面的分布情况,进而计算出整个断面的流量

. i; ^0 `: k) |4 T$ [

+ `% O6 B# i. N3 ?; M

项目应用

$ `* d* a. d3 y0 o. b8 |

( p' @3 @$ S9 ?5 a

Project Application

7 K5 p$ d. B& w" i. C+ W. U

项目地点:广西壮族自治区某水文站

% d% v. U7 m( k% t! K3 m4 e

项目设备

1 u7 A% |# _8 @3 b. ^# s$ o; L

:合众思壮UB115无人船+ADCP

0 b* u( t, L/ I7 ]) w 项目要求 7 _ ]9 T- S" c

:采集河道断面流速流量数据,船速小于流速,速度均匀横渡

7 V* o$ S: P. x6 t+ t0 ~
项目成果:规划好作业航线后,利用UB115无人船自动巡航功能,来回往返2趟,共采集4组数据。采集数据后,对数据进行分析、剪切,实现单次数据图。 7 B9 r$ V% c1 ]* Y8 `

与传统缆测数据对比,无人船测量更加便捷高效,两个测回即可满足测量精度,测量人员只需在岸边进行操作,以更少的时间精力轻松完成测量,降低了测量人员劳动强度。经过多次实测,无人船系统采集的测景数据准确、可靠,稳定性高,在保障更高效率作业的基础上,减少人力物力的投入,运作成本更低,一举两得。

* S2 [ e# i. t) \3 K% P$ L8 J

2 |( t0 [# k A

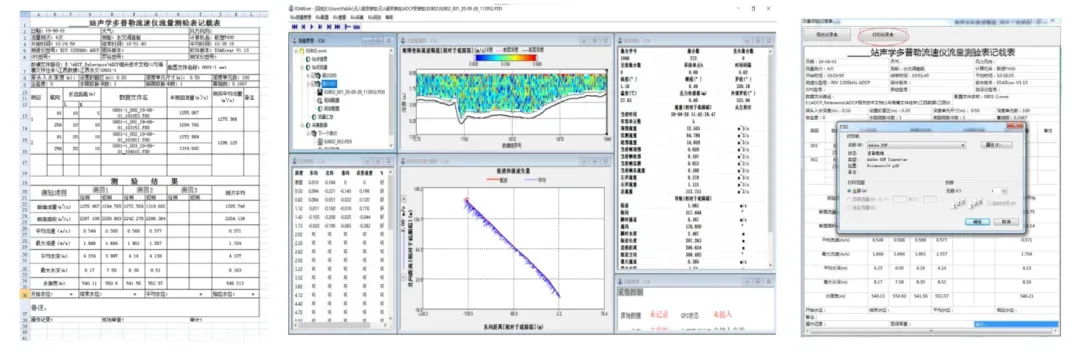

测验数据

1 o8 a7 O. L3 i ; O" f0 t$ d; Y2 k

1 ?- q. A" J( p/ ~( p6 T+ v& j' R; Q

优势总结

* ?4 ^0 j4 K" H9 K+ y0 g- ^2 q

+ u0 S( F3 G2 @% z* ~2 Y

Summary of Advantages

7 `8 N% i! f. v6 c9 i

从理论上讲,无人船搭载ADCP流量测验原理与传统的人工船测、桥测、缆道测量和涉水测量的基本原理一样,都是在测流断面上布设多条测速垂线,在每条测速垂线处测量水深并测量多点的流速,经计算得到垂线平均流速。但与传统测流方式相比,无人船搭载ADCP走航式测流,优势显著:

4 c: `7 z1 r) |% F) n6 P, y# j; Z - K1 ^8 X) p" f

1.传统流速仪是静态方法,流速仪固定于水中不同深度逐点施测。而无人船搭载ADCP测流方法是动态方法,其在随测船移动过程中持续发射脉冲波进行测量。

* g. Y; L: U* ?# K

2.传统流速仪测量方法一个断面只能布设若干个测点,且需要进行人工计算流量值,而无人船搭载ADCP走航式测流方法相当于在断面上布设了密度更大的测点,采集率更高,获得的流量数据自然精度更高。

9 v& M9 z1 \# [. r

3.传统方式中,通常都是将测流断面与河岸垂直。而采用无人船搭载ADCP进行测量时,其测量结果并未与船只至河流此岸到彼岸间航线存在联系,无论是斜线或者是曲线的轨迹都可以,从而将测量工作进一步简化。

: e: R) d% A9 Q' K. ^

4.传统的断面测量需要借助桥梁对固定断面进行测量,或者以租用有人船的方式在河流断面上测量。而运用全自动测量无人船搭载相应的ADCP,即可无须局限于固定位置,不用人工进行测量,借助全自动、高精度的导航系统,可实现比人工测量更笔直的断面测线,确保每次测量都是同一个断面测线,使数据准确性大大提高。

. o% I* S. }" A8 {/ C2 P5 a

5.可根据无人船设置航线,按照既定航线进行数据采集,走航式ADCP测量船易于保养,且故障率低,可靠性好。

1 q- w* \$ ?! E& S' l* \

* w9 ]6 U) A) P$ S

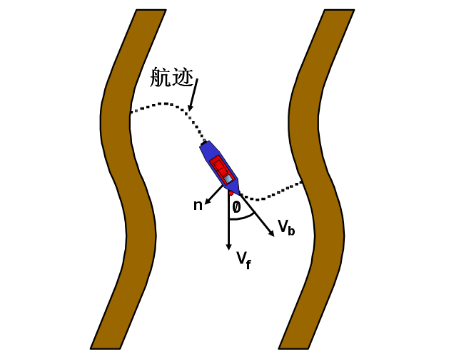

▲无人船走航测量示意图

8 N% {- Z8 Q# P: @+ T5 t

. J3 s- g$ l5 G* t. i# D

作者 |武汉空间 吴迪
