海鹰ADCP被纳入《水文测报新技术装备推广目录》 - adcp声学多普勒流速仪成熟应用

[复制链接]
2020年11月9日,水利部发布了《水文测报新技术装备推广目录》(以下简称《目录》),旨在指导推动水文新技术装备配备和应用,加快水文测报技术手段提档升级。因拥有自主知识产权、技术成熟先进、符合行业技术标准且已成功实践,海鹰RIV-5系列五波束ADCP(声学多普勒流速剖面仪)和RIV-H系列水平式ADCP 被纳入该推广目录。作为新技术装备,海鹰ADCP将在水利部各单位推进,在实际生产中应用,提升水文流量监测的现代化水平。

同月21日,基于该《目录》,由水利部科技推广中心主办的“水文监测新技术装备推介会”在武汉顺利举办,旨在落实“十六字”治水思路,践行“水利工程补短板、水利行业强监管”的水利改革发展总基调;推进水文新技术装备的推广应用和技术升级。我司受邀参加推介会并由产品经理俞建林作海鹰五波束ADCP的推荐技术报告,详细阐述了海鹰ADCP的特点和应用,表示将不断根据用户需求拓展新技术、新应用,为实现国家水治理体系和治理能力现代化提供坚实的科技支撑和技术保障。

5 w" z. a5 F; }0 _. B9 j- s8 y

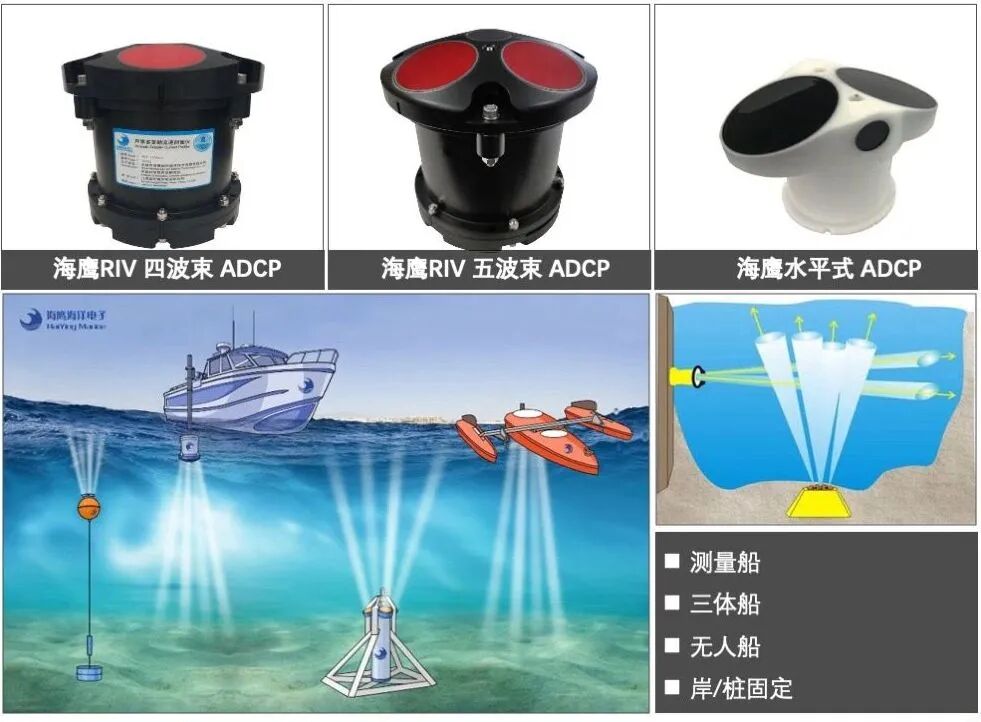

海鹰多普勒流速剖面仪(ADCP)

7 t6 c Q V6 w, N

RIV-5系列五波束ADCP

6 ]8 y0 M. X! N H

主要用途

- M# a9 U1 u" H

利用声学多普勒原理,配置五波束换能器,实时在线输出流速、流量、水位、温度数据。对河床有走底的水域环境,加强了底跟踪能力。

: N: W6 t% a7 t

适用范围

2 j. h7 n8 y4 T; {

适用于河流、湖泊的流速、流量测验工作,可应用在含沙量较高的水域。

/ a0 M3 K- m/ E# B( l4 s( k. O

应用条件

8 i- x( C( `& c! ~+ M+ Z

通过载体搭载,配合电台或线缆与电脑连接使用,进行流量测验。

: o' H: k4 n7 G5 P( \" q2 N& B/ C

主要技术指标

# x* n6 h* `; F- n; v4 K% o

频率:1200/600/300kHz;

' c. z) @4 {% V2 ^$ B

换能器类型:活塞式;

+ U5 O0 D0 \; g7 ?6 o# a8 L

波束:5波束(带中央测深);

: \, ]1 E3 ]) G+ _3 f ~4 _

测速范围:±10m/s;

" @9 x. q/ ^7 R) ^" o) Q! @

流速剖面量程:0.1~35m / 0.4~80m / 1~120m;

) g9 B. b8 u0 N3 w) G9 A

流速分辨率: 1 mm/s;

; m1 Q6 h. W8 v' j: y' t/ d# n

单元层数: 1~260;

4 z! u7 o3 G; n" }2 C8 h

单元层厚度: 0.1~2m / 0.2~4m / 1~8m;

, s3 y1 d0 G0 p

测流精度: 0.25%±2mm/s / 0.3%±3mm/s;

6 U4 D) [+ ^0 [4 X3 F4 S5 b

底跟踪量程: 0.5~55m / 0.8~120m / 2~240m;

. y+ ~4 }, \6 `& m

倾斜波束测深范围: 0.5~55m / 0.8~120m / 2~240m;

4 G/ W) b/ u4 D# x8 d* g1 T1 J' ^7 y5 K

垂直波束测深范围: 160m。

- `: u3 F4 S6 }. p5 h- L

RIV-H系列水平式ADCP

( F$ L/ z2 l( i' I3 c c

主要用途

( v+ l" k0 K' r3 T$ Q8 t4 G

通过测量水层横向流速分布,建立代表流速与断面平均流速的关系,进而推求流量,实现流量在线监测。

5 ]1 G1 l* ?: l( m

适用范围

2 U! N. q6 I8 o1 P* q4 w0 C

适用于能够建立代表流速与断面平均流速关系的河流、渠道流速、流量在线监测和港口水域流场在线数据采集。

* ?5 }- ^) [5 u7 q* U) P% H/ g. K

应用条件

, O7 I6 X d# \' Y* Q! m4 F. |3 |

1)河床冲淤变化小;断面流态情况相对稳定,具有一定水深;

0 f& D6 [: Z' _* f# o' q

2)仪器选择应考虑含沙量影响。

, s/ v, x# ?& ^$ T1 }* z; L( u

主要技术指标

" X4 Y5 U5 ]. S- d8 v

频率:1200kHz、600kHz、300kHz;

$ Q& s& g, J+ v% o4 C( a

水平换能器波束开角:1.1°(1200、600kHz )、2°(300kHz);

7 U% x, Z$ R2 R7 p

垂直换能器波束开角:5°;

! h/ h3 Y: s( g8 b

流速剖面距离:1~120 m(1200、600kHz )、1~350 m(300kHz);

& E' o/ z& I/ \ q. y2 Y

流速测量准度:±[0.5%测量值±2mm/s];

3 v* V& L, i/ K! I4 O+ u2 {+ S

测速范围: ±5m/s(默认);±20m/s(最大);

A/ f: q/ K, R! J7 l% ^5 D

分辨率: 1mm/s;

1 D6 Y0 {5 e4 x6 R0 ]6 C' b+ `

测流层数:1~256;

" x# O" S, i/ v3 e

测流层厚: 0.5~4 m(1200、600kHz )、1~ 8 m(300kHz);

) ^, }4 B2 Q* v

水深测量范围: 0.1~20m;

" G0 ^( t) e; ?, {* I( U

水深测量精度:±0.1%±3mm。

' _8 @5 R& r) N$ P4 B- `' T+ I6 a( G) @ |: {2 A" [" z 2 e0 C! S& e. M* _5 y0 ~) [ 8 Z( j: D" n0 `9 G4 H/ Q. x + x0 r T# k j
