海底地貌仪（ocean bottom topographic meter）向测量船航向两侧或一侧发射倾斜的超声波束，探测水下障碍物和海底地貌的水声仪器。又称侧扫声呐。
按照频率不同海底地貌仪分为三种类型：搜索声呐、地质声呐和远程声呐。搜索声呐又称高分辨率声呐，它使用较高频率（100千赫以上）的声波，有较高的分辨能力，作用距离几百米，适用于深度较浅的海区，多用于搜索水下障碍物、沉船、海底管线等。地质声呐使用40千赫左右的声波，作用距离为千米左右，主要用于地质、地貌调查。远程声呐使用低频声波（10千赫以下），作用距离几十千米，适用深海调查使用。按照探测换能器的配置不同，分为单侧和双侧两种海底地貌仪，使用较多的是双侧海底地貌仪。

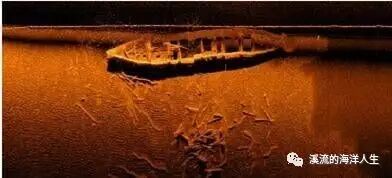

海底地貌仪是基于回声探测原理进行水下目标探测的。主要由信号发射、信号接收处理、换能器等模块组成。海底地貌仪通过换能器基阵，以一定的倾斜角度和发射频率，向海底发射具有指向性的宽垂直波束角（40°左右）和窄水平波束角（1°～2°）的脉冲超声波，声波传播至海底或海底目标后发生反射和散射，由换能器的接收基阵接收海底的反射和散射波，再经过信号接收处理装置将回波信号显示、储存或纸质记录。声波从发射到接收的时间间隔，取决于声波往返传播路径的远近。由于海底的凸凹不平使得海底或海底目标有的地方被声波照射，有的地方没有被声波照射，反映到记录纸上就是有的地方为黑色，有的地方为白色（目标阴影），类似照相机的摄影照片底版，也就反映出海底的地貌状况（海底地物形状、高度、相对位置关系）。海底地貌声图需人工判读。
