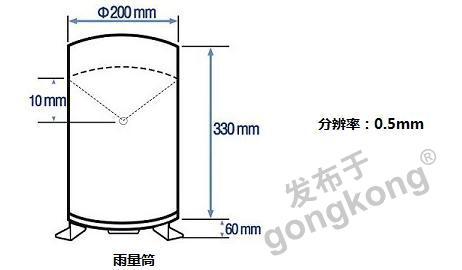

一、雨量观测设备 翻斗式雨量计：

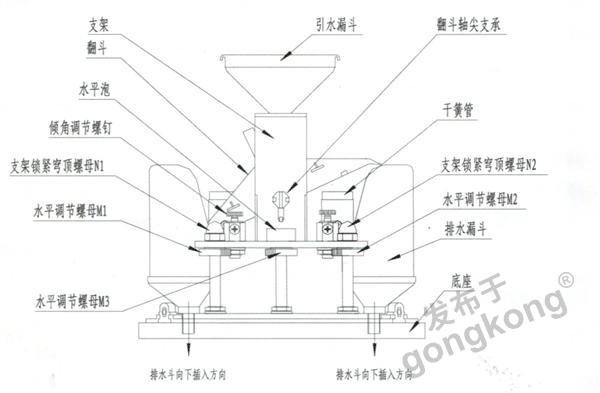

翻斗雨量计是一种可以将实时雨量数据数字化的重要雨量观测仪器。具有时间准确、自动记录和便于数据采集整编处理等优势。 主要由承雨口、上漏斗、计数翻斗、磁吸、干簧管、记录器等部件构成。
内部结构 雨水由最上端的承雨口进入上漏斗，经漏斗口流入翻斗，当达到0.5mm时，翻斗失去平衡翻倒，触发开关接通电路向记录器输送一个脉冲信号，代表0.5mm降雨量，如此往复即可将整场降雨过程测量下来，每5分钟通过公网（4G、5G、NB-IoT）或LoRa数据通信电台将测验数据实时传回数据中心。

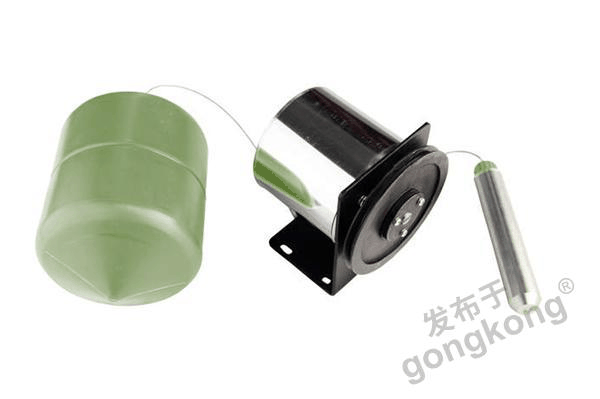

二、水位监测设备 浮子式水位计、气泡式水位计、压力式水位计 ⒈浮子式水位计 是一款传统的水位监测仪器，测量精度高、稳定性好。适用于测量河流、水库，湖泊等水体的水位。

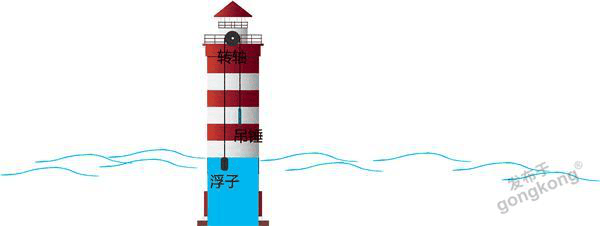

浮子式水位计 浮子式水位计通常安装在自计井中。
浮子随水面升降，感知水位变化，以机械方式传动记录。当水位上升时，浮子产生向上浮力，使平衡锤拉动悬索带动水位轮做顺时针方向旋转。 水位编码器的显示读数增加，当水位下降时，则浮子下沉，并拉动悬索带动水位轮逆时针方向旋转。水位编码器的显示器读数减小，编码器通过数字通信接口，连续同步输出对应的二进制编码，每5分钟通过公网（4G、5G、NB-IoT）或LoRa数据通信电台将测验数据实时传回数据中心。 ⒉气泡式水位计 气泡式水位计是一款新型的水位监测仪器，测量精度高，安装简单。适用于无自记井的安装环境。

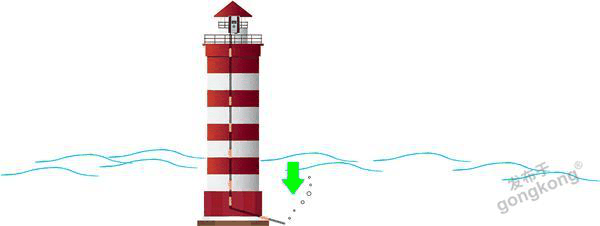

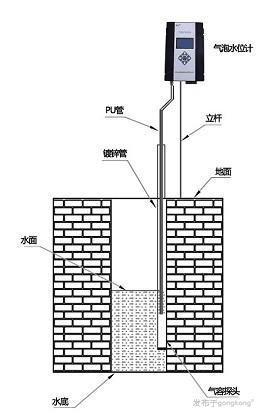

利用气泵将空气经单向阀输送至通气管。
使通气管形成一个密闭的连接压力传感器和水下通气管口的空腔，当通气管内的气体达到动态平衡时，水下通气管口所承受的压力，经过通气管传递到压力感应器，从而计算当前的水深和水位。 H=p/rρg 该设备通常每五分钟自动测量一次，同时通过公网（4G、5G、NB-IoT）或LoRa数据通信电台将测量数据实时传回数据中心。 ⒊压力式水位计 压力式水位计是一种电子式的水位监测仪器，精度等级高，安装简单，耐高温、耐腐蚀。
适用于河道、水库、地下水、供排水、污水处理等水位监测。
根据压力与水深成正比关系的静水压力原理。运用压敏传感元件作为传感数据物理系统采集端，即可得到当前水深和水位。 H=P/rρg 该设备可实现水位连续监测，每五分钟通过公网（4G、5G、NB-IoT）或LoRa数据通信电台将测验数据实时传回数据中心。 三、流量流速测验设备

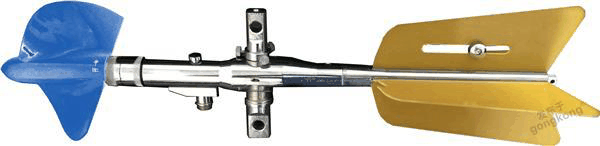

. E* A! ^) }8 x5 K( f) M7 v: e www.52ocean.cn、走航式 ADCP、H-ADCP和雷达测速仪 ⒈转子式流速仪 转子式流速仪是一款传统的流速测验仪器，包括旋翼式和旋杯式。
优点：测量精度高、稳定性好。根据水流对旋桨（杯）的动量传递而进行工作。 当水流流经流速仪旋桨（杯）时，水流的直线运动能量对旋桨（杯）产生转矩。使转子转动，发出脉冲信号，当水流速变化时，转子的转动速度也会发生相应变化，从而根据转速的大小得到该测点流速值。

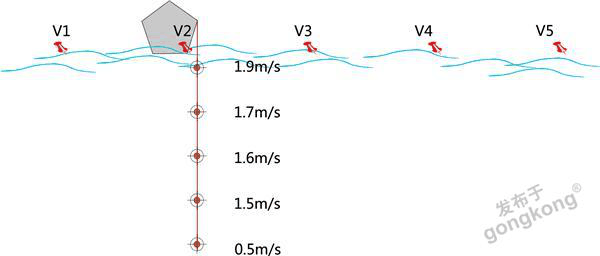

测量断面 在一个测验断面布设多条垂线，测定每条垂线不同水深的点流速，用相邻垂线的平均流速乘以相邻垂线间的面积。
计算出部分流量。部分流量的总和，即为断面流量
通过公网（4G、5G、NB-IoT）或LoRa数据通信电台将测验数据实时传回数据中心 ⒉走航式声学多普勒流速剖面仪 走航式声学多普勒流速剖面仪是一种新型的声学测流产品（设备）与传统流速仪相比，具有测验精度高，速度快、安全高效等的特点。

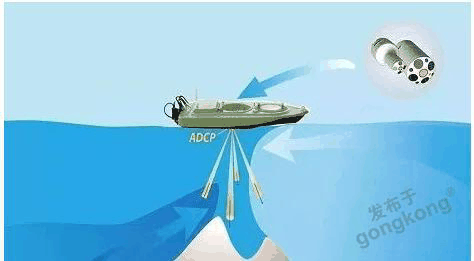

走航式声学多普勒流速剖面仪 通常安装在测船上。

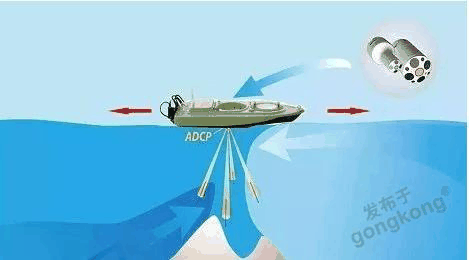

测速探头向下发射四束相同频率的超声波脉冲，超声波遇到水体中流动的固体悬浮颗粒物发生反射，反射的声波频率发生变化，变化的大小取决于固体颗粒物移动的速度和方向，通过监测多普勒频移，测定出分层水流速度。 在一个测验断面连续巡航监测
在巡航过程中，进行动态积分，即可得到断面流量。 ⒊水平式声学多普勒流速剖面仪H-ADCP 水平式声学多普勒流速剖面仪H-ADCP，具有连续监测、实时在线、安全高效等特点。
通常安装在流量测验断面的水体中。 区域平均流速V---》断面平均流速
垂直于水流方向，测速探头水平发射两束相同频率的超声波脉冲，超声波遇到水体中流动的固体悬浮颗粒物发生反射，反射的声波频率发生变化，变化的大小取决于固体颗粒物移动的速度和方向。 通过监测多普勒频移，测定出水流速度。采集时间内多次发射声波，即可测得该区域的平均流速。 通过建立区域平均流速与断面平均流速的关系，推算出断面平均流速，再乘以断面面积，得到断面流量.
通过公网（4G、5G、NB-IoT）或LoRa数据通信电台将测验数据实时传回数据中心。 ⒋雷达测速仪

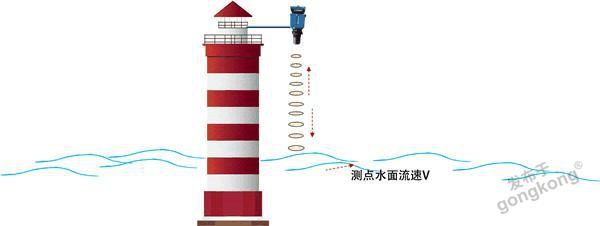

是一种电磁波测流设备，常用于河流等水体的非接触式表面流速测量。具有连续监测、实时在线等特点。 通常安装在流量测验断面的水面上方。
测速探头平行水流方向以45度角向水面发射一束电磁波，电磁波遇到流动的水面时，发生反射。频率产生变化，变化的大小取决于水流速度和方向，通过监测多普勒频移，测定出该测点的水面流速。通过建立测点水面流速与断面平均流速的关系。 测点水面流速V----断面平均流速 推算出断面平均流速 再乘以断面面积，得到断面流量，通过公网（4G、5G、NB-IoT）或LoRa数据通信电台将测验数据实时传输回数据中心。
" l; V5 @- l( X3 `四、蒸发监测设备

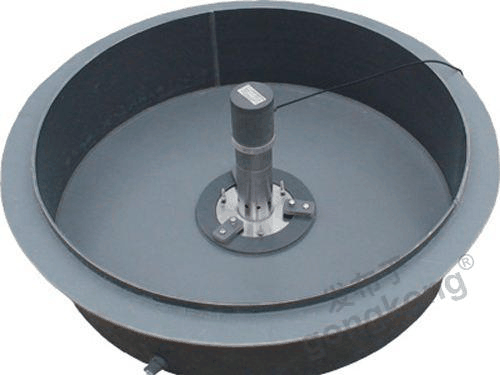

蒸发器 标准水面蒸发器，是一款通用的水面蒸发量监测仪器，由蒸发桶、水圈、溢流桶和测针四部分组成，蒸发桶是主体部分，器口面积为0.3㎡。水圈是装置在蒸发桶外围的环套，用以减少太阳辐射和溅水对蒸发的影响。溢流桶用于承接因暴雨从蒸发桶移除的水量。 测针用于测量蒸发器内水面高度，每日8：00时观测记录水面高度。 用前一日的水面高度减去当日水面高度，即可得出当前一日的蒸发量。 r3 [1 [ L1 Y( E5 a; c3 t
五、水文遥测终端RTU 水文遥测终端（RTU），是水文数据远程传输的核心设备，是数据采集、处理、存储的控制中心。

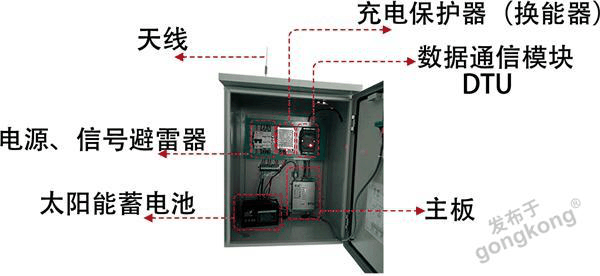

主设备 由主板（或RTU）、显示屏、DTU通信模块、换能器、信号避雷器、电源避雷器组成

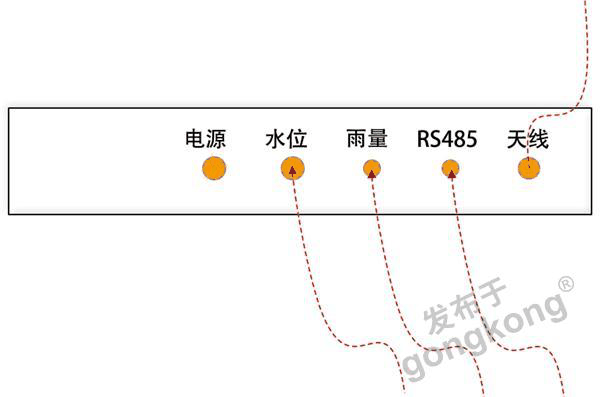

设备箱体 水文测验仪器的数据（信号）通过端口接入，箱体下方

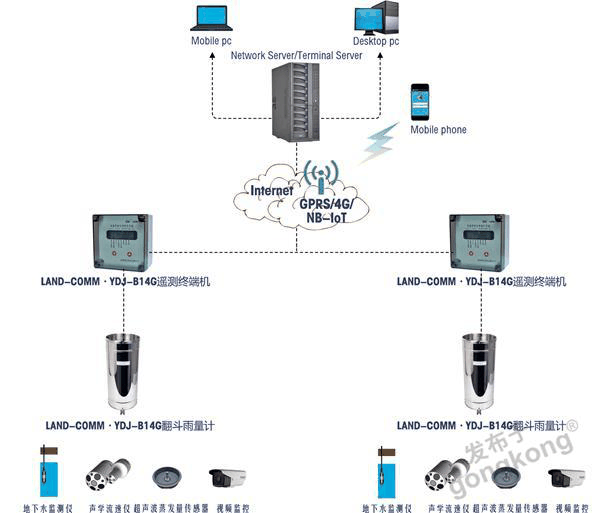

终端传感器数据有线收集 信号经RTU解码后存储，再处理成符合水文监测数据通信规约的编码信号，传输给通信终端，通过4G、3G、GPRS/GSM、NB-IoT、5G、LoRa等无线传输通道，将测验数据实时传回数据中心。
水文设备 水文站站内工作人员，每日日常，需完成雨量蒸发观测、水位水温观测、拍报作业、泥沙测验、设施设备检查、内业整理、登记台账等工作。 随着信息化水文监测进一步提升，技术不断成熟，物联网的方兴未艾，给水文监测提供了更好的发展空间，完善已有装备、改造、改善以往的不足，科学化水文监测、及工作者工况，提供了新的发展切机。
|
