2021年水雷与反水雷发展动态

专家评论：本文介绍了2021年期间，国外海军水雷战装备的进展情况：美国海军濒海战斗舰反水雷任务包稳步推进，远征反水雷装备认证、升级；英国皇家海军通过“海上反水雷”项目（MMCM）、“反水雷和水文能力”（MHC）计划以及“威尔顿计划”构建未来反水雷能力；日本、澳大利亚、加拿大等国积极采购、生产、列装无人反水雷系统；多国建造、交付、下水新型反水雷舰艇，升级或淘汰旧的反水雷舰艇；美、俄等国开展联合反水雷演习；欧盟开发下一代欧洲海上反水雷能力。文章信息量大，对于了解水雷战技术现状和装备研究进展有较好的应用价值和参考作用，对于国内相关技术的发展和应用具有一定的借鉴意义。

1  水雷

2021年，国外重视布雷演练和先进水雷的采购。美国开展MK 67潜射机动水雷（SLMM）的布雷演习；台湾举行布雷演练，自制“万象水雷”首次曝光；爱沙尼亚从芬兰采购大量先进水雷。

1.1 美国、台湾开展布雷演练

1.1.1美国海军在地中海开展潜艇布放MK67 SLMM布雷演练

6月28日，美国海军第6舰队在地中海通过“洛杉矶”级攻击潜艇“蒙彼利埃”号（USS Montpelier）开展MK 67潜射机动水雷（SLMM）的布雷演习。演习中，操作人员在潜艇停靠岸边时将长13英尺（3.96米）、重1 765磅（800千克）的鱼雷形水雷装入“蒙彼利埃”的鱼雷舱。

MK 67 SLMM于1983年首次部署，是目前美国海军服役的唯一一种潜射水雷。该水雷内含330磅（150千克）高爆炸药，工作水深可达600英尺（183米），采用磁/地震波/水压目标探测装置。一般而言，即使是无动力潜射水雷本身也具有隐蔽部署能力，与空投型相比，可以显著降低敌人发现它们的机会。

图1  一枚MK67 SLMM被装载到“蒙彼利埃”号潜艇

1.1.2台湾举行布雷/扫雷演练，自制“万象水雷”首次曝光

1月27日，台湾国防部在高雄左营军港举行演练，演练项目包括布雷、猎雷及S-70C观雷暨标定、水雷爆破等。

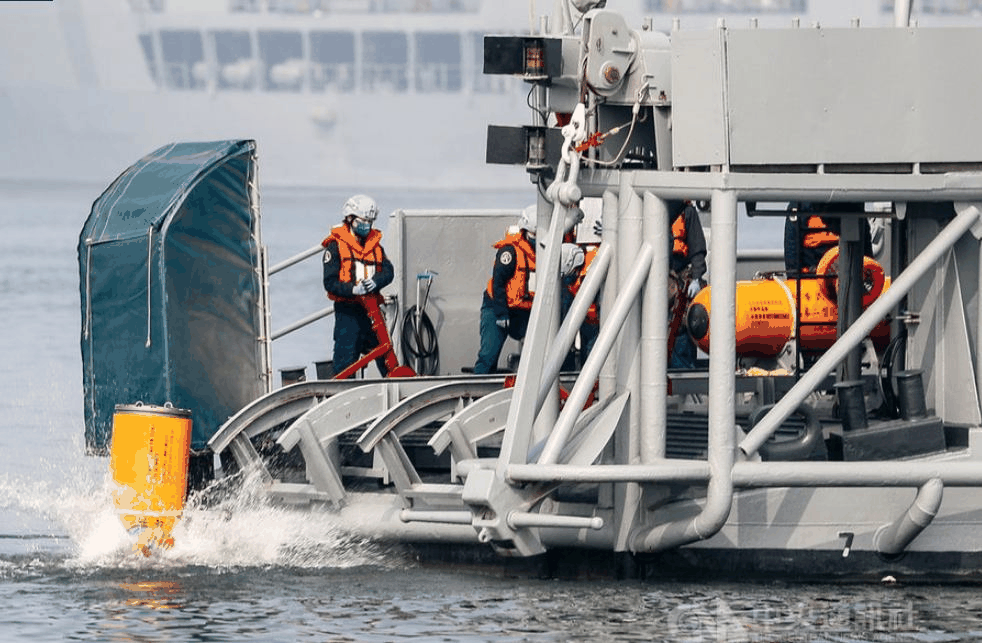

图2  台湾海军在左营军港举行布雷演练

针对布雷作战，台军方指出，台湾四周环海，海上交通线更是维持生存的关键，因此维持台海安全与海上交通线的顺畅，成为战时能否延续作战的要点，布雷与扫雷格外重要。为此，海军出动布雷舰、猎雷艇在左营军港进行演练，并实地布雷、扫雷及爆破。

此次演练，台海军罕见地将中山科学研究院研制的4种型号水雷对外陈展，分别是万象1型水雷及万象2型水雷，而型号数字越大则越新；其中万象1型又分锥形沉底雷、柱形沉底雷；万象2型又分锚雷、沉底雷；不过，据传已成功研制的万象3型水雷则未展出。

万象1型柱形沉底雷为磁感应水雷，布放深度10~50米，布放方式为舰布，水雷全重500千克、装药量295千克。

图3  万象1型柱形沉底雷

万象1型锥形沉底雷为磁感应水雷，布放深度10~50米，布放方式为舰布，水雷全重635千克、装药量295千克。

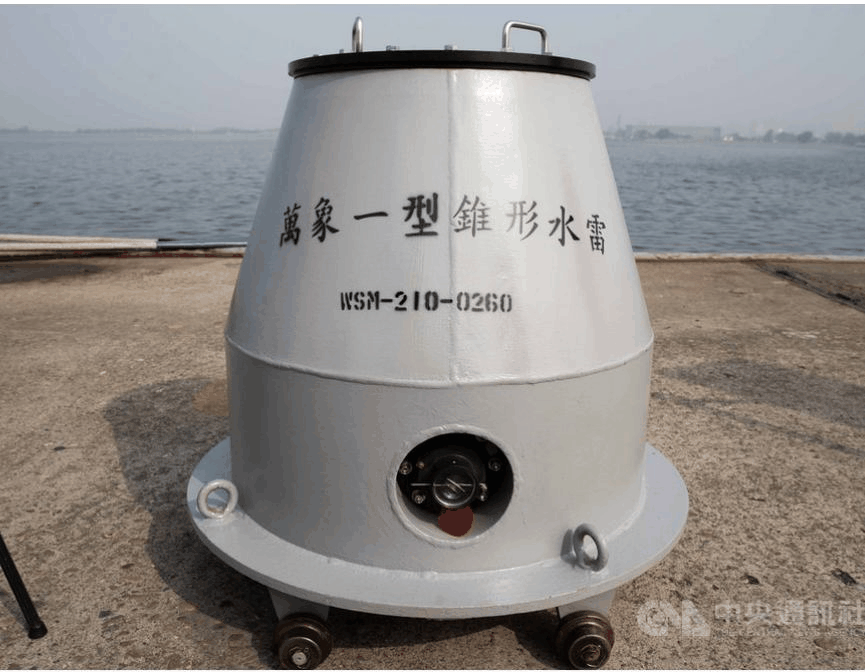

图4  万象1型锥形沉底雷

万象2型锚雷为声、磁、水压感应水雷，布放深度20~300米，布放方式为舰布，水雷全重1 110千克、装药量170千克。

图5  万象2型锚雷

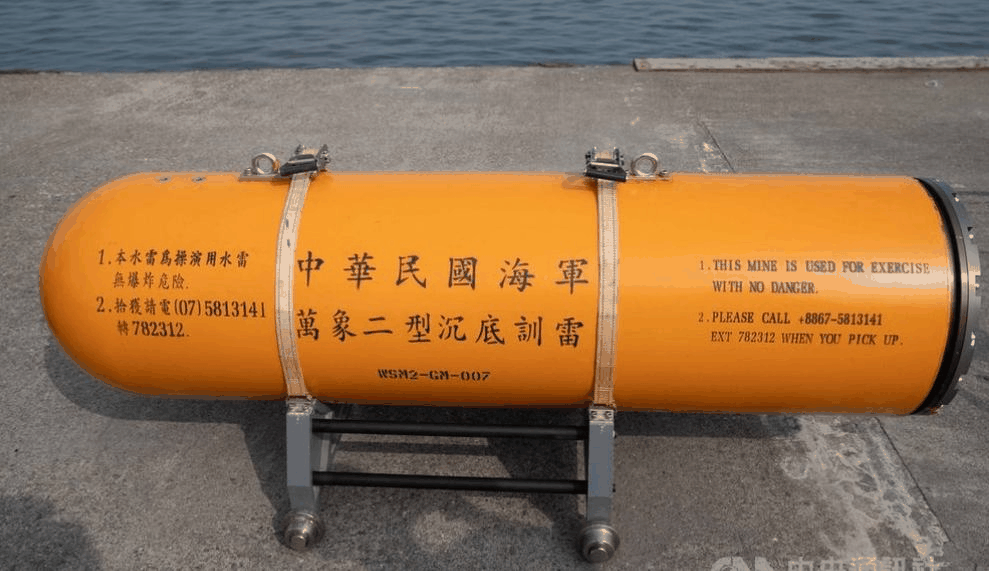

万象2型沉底雷感炸方式为声、磁、水压感应，布放深度10~250米，布放方式可舰布、空投与潜布，水雷全重615千克、装药量400千克。

图6  万象2型沉底雷

1.2  爱沙尼亚采购大量水雷

7月7日，爱沙尼亚海军从一家未知名的芬兰公司采购了“大量”先进水雷。这些水雷将于今年晚些时候开始运抵。此次采购内容还包括布雷软件。

水雷是爱沙尼亚长期战略愿景的关键部分，沿海防御是爱沙尼亚及其盟国舰船在海上自由行动、以及海上突袭等的关键。目前尚未公开此次采购具体价格和数量，但据悉此次计划采购的数量“巨大”，并且在未来几十年内可用。

- f: V% [( h/ G. Q7 w/ J# S

2  反水雷

2021年，世界各海军强国一如既往地重视反水雷作战能力的建设。美国海军濒海战斗舰反水雷任务包稳步推进，远征反水雷装备认证、升级；英国皇家海军通过“海上反水雷”项目（MMCM）、“反水雷和水文能力”（MHC）计划以及“威尔顿计划”构建未来反水雷能力；日本、澳大利亚、新西兰等国积极采购、生产、列装无人反水雷系统；多国建造、交付、下水新型反水雷舰艇，升级或淘汰旧的反水雷舰艇；美、俄等国开展联合反水雷演习；欧盟开发下一代欧洲海上反水雷能力。

2.1  美国海军濒海战斗舰反水雷任务包稳步推进，远征反水雷装备认证、升级

2.1.1  美国海军授予雷声公司AN/AQS-20C猎雷声呐合同

4月5日，美国海军海上系统司令部授予雷声公司一份价值6 650万美元的固定价格合同，用于开展工程、设计、开发、生产、集成和试验，将10部AN/AQS-20A猎雷声呐升级到AN/AQS-20C的配置。

AN/AQS-20是一种可变深猎雷声呐，用于探测、分类和定位锚雷。AN/AQS-20配备光电传感器，以识别水下物体。AN/AQS-20A是濒海战斗舰（LCS）反水雷任务包中机载反水雷系统的一个组件，2005年开始小批量生产，目前已交付25套。AN/AQS-20C配备4个成像声呐，用于探测、分类、定位和识别沉底雷、短索锚雷、长索锚雷。AQS-20C集成在MCM无人水面艇上，可从LCS布放搜寻水雷。从2018年夏季开始交付10套，2018年底实现初始作战能力，2019年完成在LCS上的开发测试。

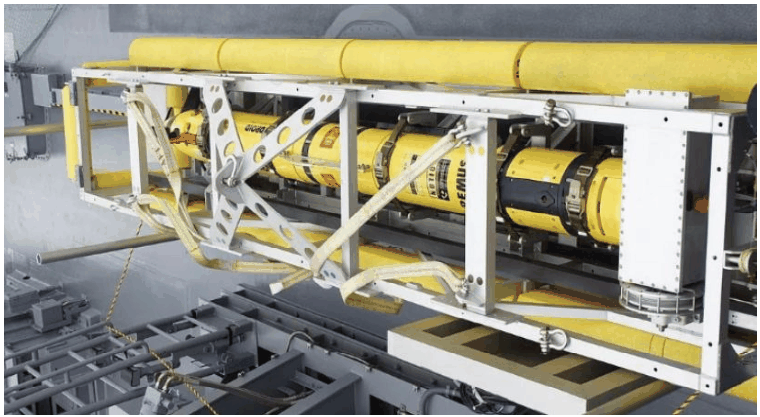

图7  AN/AQS-20C拖曳式猎雷声呐

2.1.2  美国海军订购无人感应扫雷系统（UISS）

4月5日，美国海军海上系统司令部授予德事隆系统公司一份价值1 290万美元的合同，以开展一套无人感应扫雷系统（UISS）的小批量生产，该项目已列入《未来财年国防计划》（FYDP）。2020年2月，美国海军批准UISS进入小批量生产。此后美国海军订购了3套UISS，本次采购将是第4套。

UISS是一种远程、半自主系统，具有声和/或磁扫雷能力。它包括1根电缆，用于拖曳改进型MK104声源。当电缆产生磁场、MK104产生声场时，可引爆水雷。UISS已于2019年11月完成开发测试和作战评估。该系统将部署在LCS的反水雷任务包中以及其他可用舰船上。

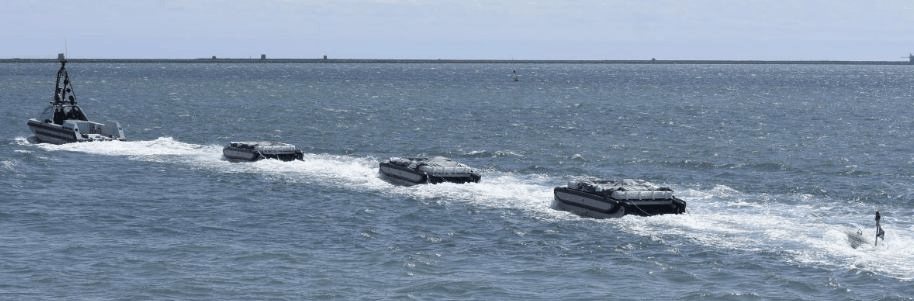

图8  德事隆系统公司的无人感应扫雷系统

2.1.3  通用动力公司将为美国海军升级“刀鱼”反水雷无人潜航器

6月3日，美国海军授予通用动力公司一份价值 7 280万美元的合同，用于升级5套（总计10艘）模块0型（block 0）“刀鱼”反水雷无人潜航器（SMCM UUV）。

2021年3月，根据2019年授予的4 460万美元的修改合同，美国海军从通用动力公司接收了这5套“刀鱼”SMCM UUV。

此次升级要求将模块0型（block 0）“刀鱼”SMCM UUV升级为模块1型（block 1），升级后的“刀鱼”无人潜航器工作水深更大，目标识别能力更强，并能提供更精确的定位。

“刀鱼”是一种中型反水雷无人潜航器，旨在从美国海军的濒海战斗舰和其他可用舰船部署，以探测和处理水雷威胁。该潜航器通过在雷区内作为舷外传感器来降低人员风险。

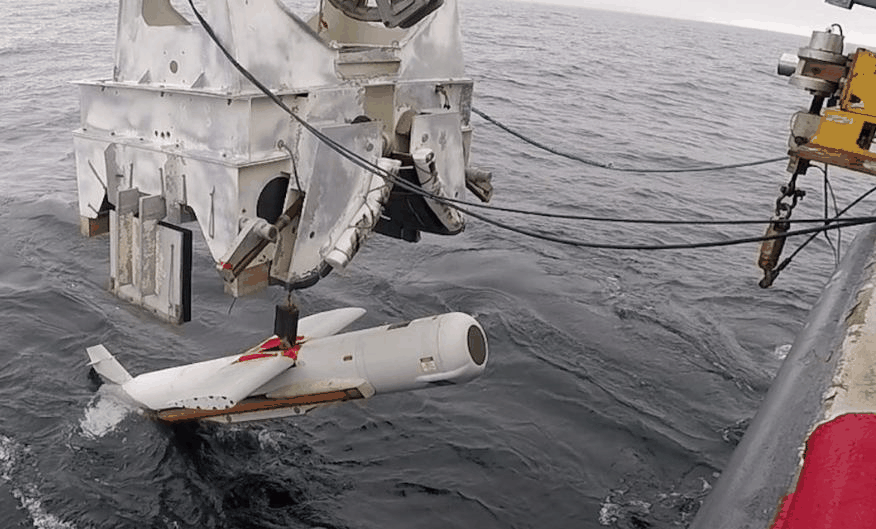

图9  “刀鱼”SMCM UUV

2.1.4  雷声公司将为美国海军海上系统司令部建造更多的“机载灭雷系统”

5月27日，美国海军海上系统司令部授予雷声公司导弹和防御部一份价值1 679万美元的修改合同，以采购更多的“机载灭雷系统”（AMNS）。如果执行此次修订，合同金额将累计达到 6 855万美元。合同工作预计2024年3月完成，若实施所有的选项，则预计2027年3月完成。

AMNS通过一次性灭雷具引爆沉底雷和锚雷。该系统将作为濒海战斗舰反水雷模块，由MH-6S“海鹰”直升机布放。目前，AMNS中采用的灭雷具是BAE系统公司的“射水鱼”。

图10  由直升机布放的AMNS

2.1.5  美国海军远征反水雷连队使用UUV进行认证演习

4月16日，美国海军“第2爆炸物处理机动中队”（EODMU 2）的操作人员完成了部署前“远征反水雷”（ExMCM）高级认证演习（CERTEX）。EODMU 2操作员和无人潜航器操作员被分配到ExMCM第2-2连队。此次演习测试了ExMCM第2-2连队探测、识别和消除模拟水雷威胁的能力，证明其已为未来的任何部署做好了准备。

一个标准的ExMCM连队由27人组成，包括4个单元：1个指挥和控制（C2）单元、1个无人系统（UMS）排、1个爆炸物处理反水雷（EOD MCM）排和1个任务后分析（PMA）小组，4个单元协同工作。

任务最初由UMS排执行水雷探测、分类和识别任务。UMS排通过布放MK 18 Mod 2“王鱼”UUV来定位潜在的水雷威胁。完成探测任务后，由5名操作人员组成的PMA小组对UUV采集的声呐数据进行分析，生成的疑似目标将在指控单元显示。

MK 18 Mod 2是一款中至重型UUV，旨在探测、定位和绘制相对浅水域中的漂雷、锚雷或掩埋水雷。MK 18 Mod 2是MK 18 Mod 1“剑鱼”的较大版本，MK 18 Mod 1基于REMUS 100 UUV。

4月15日，水螅公司（Hydroid）获得了一份价值7 470万美元的合同，该合同暂未定交付时间/交付数量，用于采购MK18 Mod 2“王鱼”无人潜航器增量II有效载荷相关硬件，以增强MK18 Mod 2 UUV探测和定位掩埋水雷的能力。工程预计2026年4月完成。

图11  MK 18 Mod 2“王鱼”UUV

2.2 英国通过MMCM项目、MHC计划和“威尔顿计划”构建未来反水雷能力

2.2.1  萨博公司为英、法两国“海上反水雷”项目提供“可重复使用灭雷系统”

1月8日，瑞典萨博公司获得了一份价值2 680万英镑的合同，向英国和法国的“海上反水雷”（MMCM）项目提供“可重复使用灭雷系统”（MuMNS）。合同规定，交付工作将在2022年完成。

英、法两国就反水雷技术开展合作已有10年历史。MMCM项目旨在通过开发一系列指挥控制系统、水面/水下传感器以及无人/有人扫雷平台，加强英、法两国应对现代化水雷威胁的能力。萨博公司作为项目分包商，负责提供一款无人潜航器，并与其他5家供应商的设备整合。

这是MuMNS系统首次实现外销，该系统的核心是1部遥控潜航器（ROV），重量为415千克，能在300米深度执行任务。该ROV最多可以搭载3种任务模块，分别针对不同类型的水雷，从而确保了在1次潜航中解决多种威胁的能力。

图12  MuMNS系统的扫雷ROV

2.2.2 英国皇家海军采购3套“联合感应扫雷系统”

1月19日，英国国防部（MoD）授予英国阿特拉斯电子公司（AEUK）一份价值2 500万英镑的合同，用于购买3套“联合感应扫雷系统”（SWEEP），作为英国皇家海军“反水雷和水文能力”（MHC）计划的一部分。此次合同是英国皇家海军“海上自主系统试验小组”（MASTT）对扫雷演示系统进行试验和评估之后授予的。

早在2015年3月，英国国防部授予AEUK一份合同，为MHC计划研发和生产演示系统。该公司开发的技术解决方案基于“阿特拉斯远程能力集成任务套件”（ARCIMS），使用11米长的USV，该USV配置有发电模块，拖曳磁、声和电感应扫雷具（包括多达3个线圈辅助船）。演示系统还具有集装箱式便携式指挥中心，该指挥中心可设在海上或陆地上。

第1个系统将于2022 年末交付，之后将进入作战评估，然后再投入使用，具体日期待定。

图13  新型SWEEP将基于MHC扫雷演示系统

2.2.3  英国皇家海军“威尔顿计划”中的第3艘无人猎雷艇交付

6月21日，英国皇家海军无人猎雷计划“威尔顿计划”（Project Wilton）中的第3艘即最后一艘无人猎雷艇“赫柏”（Hebe）号交付克莱德海军基地。

“威尔顿计划”中的前2艘艇分别是“海猎鹰”（Harrier）号和“哈泽德”（Hazard）号。这3艘艇是英国皇家海军未来猎雷行动的关键组成部分，能以手动、遥控或自主等方式工作，进行水雷和海上爆炸物的探测和分类。

“赫柏”号无人猎雷艇长15米，比前2艘艇长4米，具备协同指挥、控制和通信的能力，可以控制“海猎鹰”号无人猎雷艇，还能够利用拖曳侧扫声呐绘制海床图。

“威尔顿计划”将于2022年全面投入使用，能够清除海底目标并消除爆炸性弹药。

2.3  日本、澳大利亚、 新西兰、美国等积极采购、生产、列装无人反水雷系统

2.3.1  日本国防部与三菱重工签订反水雷研究和样机生产合同

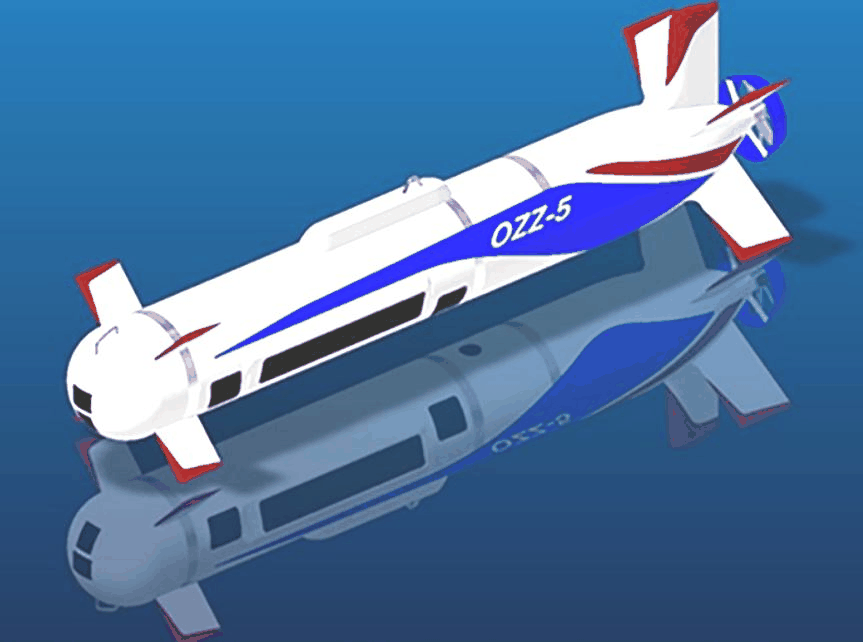

图14  OZZ-5反水雷自主潜航器

3月31日，日本国防部和日本造船公司三菱重工（MHI）签订了一项研究和样机生产合同，以开发下一代反水雷方案，项目将由三菱重工与法国泰勒斯集团合作研究。该研究和样机制造项目旨在将安装在三菱重工的OZZ-5自主潜航器中的低频合成孔径声呐与泰勒斯的高频合成孔径声呐整合，提高自动探测和分类功能的准确性，优化信号处理技术，实现合成孔径信号的实时处理。2024年前，该样机将在日本测试，随后在法国试用。

2.3.2  ECA集团和TMT公司服务澳大利亚“SEA 1905海上反水雷”计划

5月14日，澳大利亚TMT公司和法国ECA集团签署了一份谅解备忘录 (MoU)，凭借这两家公司在无人技术方面的经验，联合为澳大利亚皇家海军 “SEA 1905海上反水雷”计划第1阶段的第1批次提供支持。“SEA 1905”计划将为澳大利亚海军提供未来海上反水雷和军事测量能力。

“SEA 1905”计划于2019年4月启动，目的是取代澳大利亚皇家海军剩余的4艘“休恩”（Huon）级沿海猎雷艇。新舰将以“阿拉弗拉”级（Arafura）近海巡逻舰为基础，并装备模块化无人系统，以提供扫雷和军事调查能力。“SEA 1905”计划第1阶段的第1批次招标请求预计在2021年第4季度进行。目前已通过第1阶段第1次批准，计划2022年第3或第4季度通过第2次批准，并在2024年末具备初始作战能力（IOC）。

2.3.3  挪威国防材料局授予帕特里亚公司声学扫雷系统合同

4月1日，挪威国防材料局（NDMA）授予帕特里亚公司（Patria，芬兰与挪威合资公司）一份合同，向挪威皇家海军提供Patria Sonac ACS声学扫雷系统。

图15  Patria Sonac ACS声学扫雷系统

Patria Sonac ACS采用了该公司的声源专利技术，可提供宽频谱声学性能，并完全支持“水雷设定”、“目标模拟”和“水雷干扰”操作模式。

这种设计能够精确再现预先记录或合成的水下或水面目标特征，从而有效对抗智能感应水雷。

鉴于其紧凑尺寸，Patria Sonac ACS适用于未来的轻型自主多重感应扫雷系统。

2.3.4  新西兰海军采购REMUS 300无人潜航器用于反水雷

6月21日，新西兰皇家海军订购了4艘REMUS 300无人潜航器，用于反水雷和水下测量，这是REMUS 300首次销往国外。新西兰皇家海军目前拥有一支由6艘REMUS 100 组成的无人舰队，用于反水雷和水下测量。

REMUS 300由HII公司的子公司 Hydroid生产，是一款双人便携式无人潜航器，其直径为190毫米，总长度为1 850~2 510毫米，干重约为36~58千克，具体取决于其配置。它的下潜深度达到305米，航速通常为3~4节，但可以通过使用高速推进器将其航速增加至8节。REMUS 300结合REMUS 100系统的开发经验，采用开放式体系架构和模块化设计，可根据特定的任务需求自由配置。模块化能源部件支持现场更换1.5、3.0或4.5千瓦/小时的锂电池，续航时间长达10、20和30小时。

在此之前，美国海军于5月25日采购了2艘REMUS 300 UUV。早在2020年2月，Hydroid公司就曾向美国海军交付了其REMUS 300 UUV的样机，供美国海军信息战中心（NIWC）评估，作为下一代小型无人潜航器（SUUV）计划的潜在解决方案。

新西兰皇家海军和美国海军采购的这些REMUS 300预计2022年夏季交付。

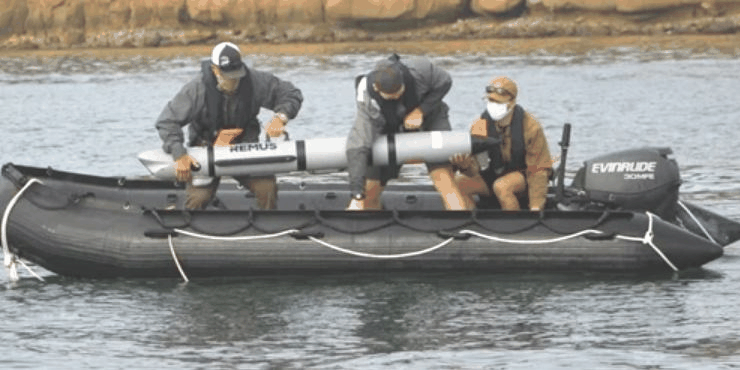

图16  REMUS 300 UUV

2.3.5  Teledyne Reson 公司将为某国海军反水雷计划提供2套声呐

2月1日，Teledyne Reson公司获得了一份订单，为某国海军2艘新建的猎雷艇提供 SeaBat 7123-MKII 前视声呐系统，用于识别和避让障碍物。SeaBat 7123-MKII是一种先进的两用高分辨率前视声呐，适用于广泛的平台，包括水面舰艇和潜航器。

声呐是反水雷系统的重要组成部分，用于远距离探测似雷物体（MLO）。SeaBat 7123-MKII的高分辨率图像增强解决方案不仅提供更清晰的图像，而且结合机器学习算法，提供出色的实时计算机辅助探测（CAD）和跟踪，支持操作员对物体进行分类。

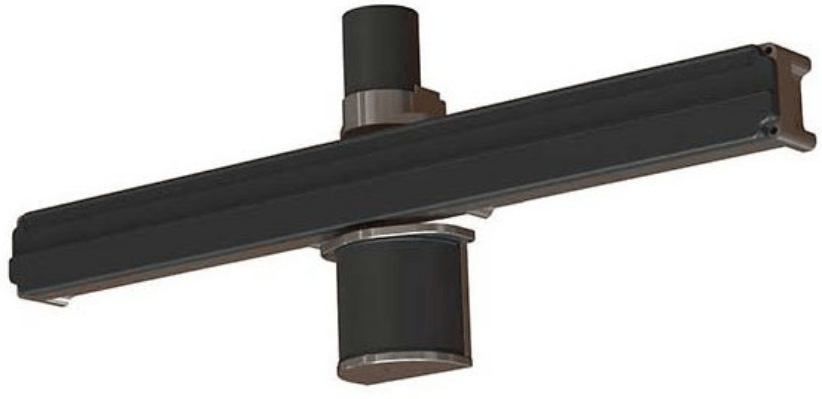

图17  SeaBat 7123-MKII 前视图

2.3.6  LIG Nex1公司增强韩国海军自主水雷战能力

2020年12月9日，韩国国防采办计划管理局（DAPA）授予LIG Nex1公司一份价值120亿韩元（1 100万美元）的合同，用于开发“无人水下反水雷系统”，即开发一种先进的反水雷AUV。合同预计将于2023年完成。

LIG Nex1认为，一旦研制成功，有望为提高无人潜航器领域的研发能力以及韩国海军安全快速的反水雷行动做出重大贡献。

2020年12月3日，韩国海军接收了另一艘上一代灭雷AUV，该AUV由大洋电气公司开发，于2018年首次交付，目前有10艘服役。DAPA认为该系统比韩国海军迄今为止使用的外国系统具有更长的续航时间。

图18  LIG Nex1 公司设想的AUV

2.3.7  新加坡完成无人水面艇反水雷测试

3月6日，新加坡启动自主研发的人工智能无人水面艇测试，这也是新加坡水面部署的重要部分，主要用于东南亚岛国周围水上安全行动。新加坡国防部表示，该艇是为了使国家周边安全增加更多的监视以及反水雷等作战力量。

这款人工智能无人水面艇排水量为30吨，最快速度为25节，其续航时长为36小时，并且该艇还装备了自动避碰系统，可以实现在新加坡周围海域自由航行。

新加坡媒体在2月份宣布了一则有关该舰艇战斗力的信息，1艘无人水面舰艇令1枚模拟水雷失效。新加坡国防部一直致力于通过水面艇进行反水雷。在1月份的时候，新加坡进行了又一次实验，一艘无人水面艇在预定航线中发现了预设在新加坡南部岛屿的模拟水雷，然后直接锁定了目标，并用炸药将其引爆。新加坡媒体指出，这是全球首次通过无人艇摧毁水雷。

2.3.8丹麦海军获得无人水面艇反水雷系统

1月28日，超声呐系统公司（Ultra Sonar Systems）与加拿大Kraken机器人系统公司合作，向丹麦皇家海军交付了Kraken公司的SeaScout系统。该系统由Kraken公司的KATFISH拖曳式合成孔径声呐潜航器、触手绞车以及自主布放和回收系统组成，将被集成到丹麦皇家海军无人水面艇上，以支持其反水雷作业。KATFISH是一种高速、主动稳定拖曳式航行器，配备了最先进的AquaPix合成孔径声呐，可进行超高清海底探测。SeaScout系统将允许海军操作人员从安全距离实时探测沉底雷和锚雷。获取的信息通过系统的拖缆和无线电传输到海军有人和无人平台，潜在的目标可被标记并进一步进行探测；一旦识别出威胁，就可采用对抗措施来检查或安全处理该物体。超声呐系统公司的综合后勤保障工程团队将在整个交付阶段为Kraken公司提供专家支持，并保障Kraken公司在现场的安装和调试工作。Kraken公司在接下来的24个月里将向丹麦皇家海军交付4套完整的SeaScout系统，并为该系统提供支持，同时在未来反水雷方面开展关键性研发工作。

图19  SeaScout 系统

2.3.9  RE2机器人公司将为美国海军开发用于灭雷的水下机器人系统

9月14日，美国海军研究办公室授予RE2机器人公司（RE2 Robotics）一份价值950万美元的合同，为其开发用于灭雷和爆炸物处理的水下机器人系统。

该系统全称“海上灭雷系统”（M2NS），能够利用RE2公司的“海洋级”（Sea Class）机械臂将灭雷装置精准放置在水雷或水中简易爆炸装置（WBIED）上。这些机械臂具备人类的灵巧性（每只手臂有7个功能），使灭雷过程安全有效。这些机械臂还能够在300米或更大水深操纵，并可在水下举起5.2千克的物体。除了Sea Class机械臂，M2NS系统还包括计算机视觉和自主软件、智能探测器等组件，能够实现精确、自主水下灭雷。

图20  M2NS 机器人系统

2.3.10  美海军将为反水雷无人水面艇（MCM USV）开发新型扫雷有效载荷

10月18日，美国海军研究办公室发布一份关于“下一代声磁无人超导扫雷”（MAGNUSS，Magnetic and Acoustic Generation Next Unmanned Supercondu -cting Sweep）项目的特别通知（N00014-21-S-SN12）。

该项目的目标是为反水雷无人水面艇（MCM USV）开发一种先进的扫雷有效载荷，该载荷由1个高温超导磁体和1个先进的声源组成。MCM USV 计划使用多种有效载荷布放系统，包括扫雷和猎雷有效载荷布放系统，以及未来的灭雷有效载荷布放系统。

美国海军目前正致力于将反水雷任务作为一套任务模块转移到濒海战斗舰（LCS），例如：将MCM USV作为LCS上的可部署系统，以完成扫雷任务。与此同时，海军研究办公室也在开发一种先进的闭环扫雷系统，该系统使用高温超导磁体与声源相结合来产生水下声能。

使用高温超导磁体的优点是电流高、电阻几乎为零，其与声源耦合时，可以扫除磁感应水雷。

高温超导磁体和声源采用模块化设计，可部署在任何可用舰船上，而不仅仅是在MCM USV上。

MAGNUSS项目不仅需要1个高温超导磁体和1个声源，还需要将2个系统的机械、电气和指控（C2）系统相互集成，并将完整的有效载荷与MCM USV 及其壳体集成以进行演示验证。

海军研究人员希望工业界提出将高温超导磁体与低阻力非拖曳式水下声源集成为可部署在MCM USV上的单个有效载荷的建议。

2.4  多国建造、交付新型反水雷舰艇，升级或淘汰旧的反水雷舰艇

2.4.1  日本海上自卫队第3艘“淡路”级扫雷舰交付

3月16日，日本海上自卫队在日本海洋联合造船公司横滨造船厂，举行了最新扫雷舰“江田岛”号（MSO-306）的完工交付仪式，这是海上自卫队最新一代的“淡路”级扫雷舰的3号舰，未来将转入海上自卫队吴基地的第3扫雷队服役。

“淡路”级扫雷舰是2012-2015年间服役的3艘“江之岛”级扫雷舰的放大改进型，两者都使用GFRP增强玻璃钢，而“淡路”级要取代的“八重山”级扫雷舰虽然有1 200吨，但使用的是木材。“江之岛”和“淡路”级是海上自卫第1和第2种采用玻璃钢的扫雷舰。

图21  REMUS 600猎雷具

比起排水量660吨的“江之岛”级，“淡路”级的满载排水量增至780吨，号称是世界上最大的玻璃钢制扫雷舰。它的主要扫雷利器是美制REMUS 600猎雷具，实际上是一部带有侧扫声呐、摄像机等传感器的无人潜航器（UUV），用于探测水雷，特别是沉底雷，还首次采用激光雷达来探测视距外的水雷。一旦发现水雷，可派出一次性灭雷具（EMD）灭雷，而如果遇到比较简单的漂雷，还可用舰艏1门20毫米JM61R-MS加特林舰炮灭雷。

2.4.2  俄罗斯海军第6艘12700型扫雷舰下水

4月28日，俄罗斯海军第6艘12700型（“亚历山大”级）扫雷舰下水。该型扫雷舰排水量890吨，长62米，宽10米，吃水深度2.6米，最大航速为16.5节，巡航速度为10节时，航程为1 600海里。船体采用玻璃钢增强复合材料整体成形建造而成，在反水雷作战中生存性更强，与低磁性钢材料相比重量更轻，主要用于探测和摧毁水雷，为海军基地、近岸海域、专属经济区、海底雷区和在航舰船提供保护，也可执行巡逻和训练任务。

2.4.3  伊朗第1艘国产反水雷舰艇服役

6月14日，伊朗扫雷舰沙欣号（Shahin）服役。该舰是伊朗的第1艘国产扫雷舰，其长度为33米，宽11米，采用新型复合船体，能够识别和摧毁各类水雷，将为伊朗海军带来新的扫雷能力。

2.4.4  意大利海军授予因特马林公司新一代反水雷舰艇合同

2月15日，意大利海军授予因特马林公司（Intermarine）一份合同，旨在为意大利海军新一代猎雷艇项目开展降低风险和定义研究。该合同涉及意大利海军反水雷舰队现代化计划。根据这一计划，意大利海军将在未来几年建造12艘新型反水雷舰艇，以取代现役的4艘“莱里奇”级（Lerici）猎雷艇和8艘“加埃塔”级（Gaeta）猎雷艇。

新型反水雷舰艇将分为2个版本，使用与意大利海军现役舰艇相同的建造技术（即复合材料外壳，船体为超厚玻璃纤维，没有加强框架），但尺寸会更大。

初始版本长约60米，名为“Costiera”，将是现役舰艇的自然演变。除了更大的尺寸和更高的性能外，它还将采用许多无人水面和水下系统，符合该领域的最新趋势。

第2个版本名为“d'Altura”，长约80米，将是新一代舰艇，因此在意大利或国际上没有相关尺寸和性能参考。它将采用新的推进系统和各种无人系统和设备。

海军授予因特马林公司的这项研究旨在考察现有的各种推进系统，并为新型舰艇尤其是“d'Altura”版本选择最合适的系统。意大利海军将在此基础上选择其认为最合适的设计作为第2阶段的开发基础，并为未来生产做准备。

意大利海军将成为第5个采用水雷战新趋势的欧洲国家，即通过远程使用母舰上的无人系统使操作员远离雷区。比利时和荷兰的反水雷项目采用的是这一新概念，其次是法国和英国的SLAMF/MMCM项目。然而，法国海军的母舰设计尚未正式公布。在可预见的未来，意大利皇家海军将使用“可用舰船”作为母舰，而不是专用的反水雷母舰。

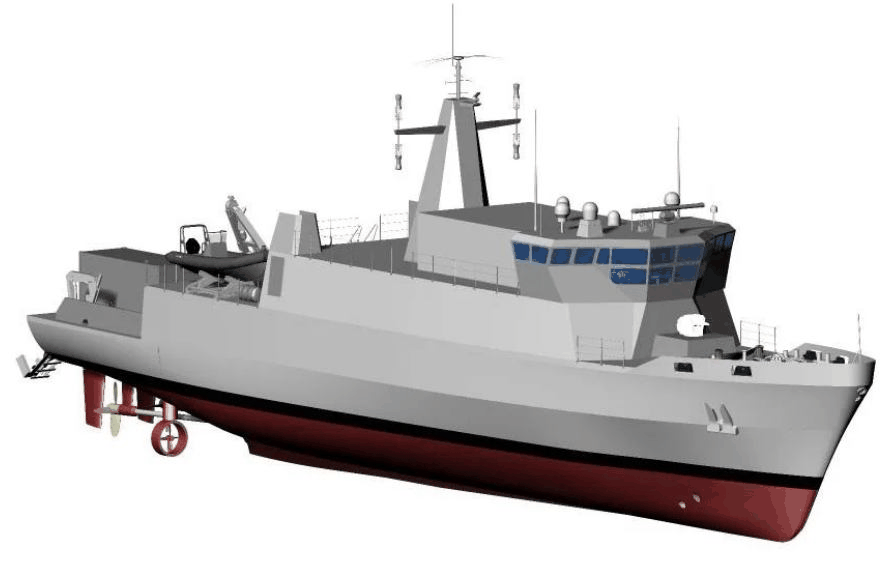

图22  意大利皇家海军新一代猎雷艇

2.4.5  拉脱维亚海军的反水雷舰艇现代化项目实现第1个里程碑

6月10日，ECA集团完成了拉脱维亚海军反水雷能力现代化项目中3艘舰艇的第1个里程碑，即拆卸老旧的反水雷系统。之后将对舰艇结构进行关键设计审查，随后是在10月开始安装新的反水雷系统。ECA集团于2020年10月赢得拉脱维亚海军的反水雷能力现代化合同。根据合同，ECA集团将给这3艘舰艇安装和配置其UMIS无人反水雷集成系统。UMIS是一套完整的工具箱，采用最先进技术，适用于无人扫雷作业，同时无需舰船进入雷区（防区外概念）。UMIS系统包含A18-M自主潜航器、Seascan MK2和K-STER C遥控潜航器。其中A18-M安装了ECA集团最新一代合成孔径声呐UMISAS，用于探雷，而Seascan MK2和K-STER C则用于水雷分类和灭雷。

通过升级现有舰艇上的水雷作战设备，ECA集团为拉脱维亚海军带来了最先进的能力，同时使他们能够延长已服役舰队的寿命。

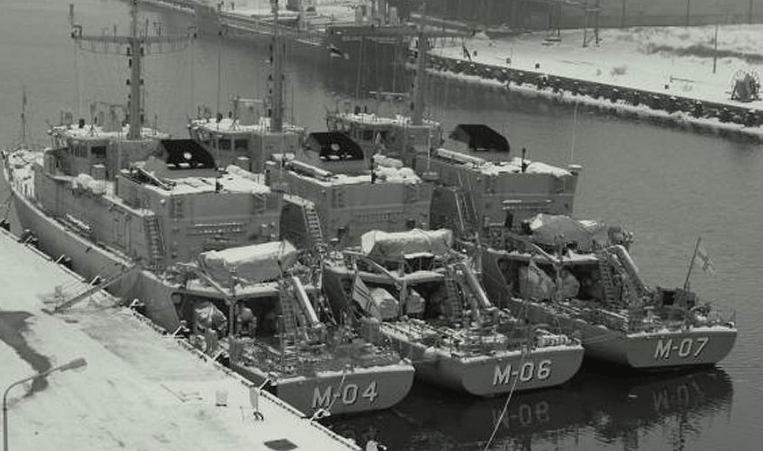

图23  拉脱维亚海军的反水雷舰艇

3 q0 F$ F: s5 p

图24  配备UMISAS 120合成孔径声呐的A18-M AUV

2.4.6  阿特拉斯电子公司将为德国猎雷艇配备最新的集成式反水雷系统

7月12日，德国联邦国防军设备、信息技术和在役支持联邦办公室(BAAINBw)授予阿特拉斯电子公司（Atlas Elektronik）一份价值4 400万欧元的合同，用于升级德国海军“弗兰肯塔尔”级（332型）猎雷艇。根据合同要求，阿特拉斯电子公司将在2022-2025年间为“弗兰肯塔尔”级猎雷艇配备最新的集成式反水雷系统（IMCMS）。

IMCMS是一个多任务反水雷系统，涵盖扫雷、猎雷和布雷。该系统还支持水文和环境评估，以及水面和空中监视。

早在2016年12月，阿特拉斯电子公司就获得了价值7 850万欧元的3艘“弗兰肯塔尔”级舰艇现代化合同。根据该合同，这些舰艇配备了IMCMS和“海狐”（SeaFox）灭雷具。

2.4.7  乌克兰将从英国采购2艘反水雷舰艇

6月21日，乌克兰总统签署协议，计划从英国采购2艘“桑当”级反水雷舰。这2艘舰艇建于20世纪90年代。目前，英国海军拥有15艘该型号的反水雷舰，并在10多年前向爱沙尼亚和沙特阿拉伯各交付3艘。

“桑当”级反水雷舰舰长53米，最大速度可达13节。它还配备1门30毫米口径机炮和几挺机枪。“桑当”级主要借助遥控搜索设备猎雷。

2.4.8  比利时和荷兰海军未来反水雷舰举行钢板切割仪式

7月19日，比利时和荷兰海军联合订造的第1艘反水雷舰钢板切割仪式在康卡诺举行。比利时海军与机器人公司设计的该型2 800吨级舰艇专门用于水雷战，其声学、电磁和抗冲击性等技术性能非常适合比利时和荷兰海军的作战需要。

图25  比利时和荷兰未来反水雷舰想像图

2.4.9  服役65年的台“永德”号扫雷舰退役

3月16日，美售台“永德”号扫雷舰共服役65年后，在高雄新滨正式退役。

“永德”号扫雷舰平时主要执行水雷探测、系留扫雷、感应扫雷、雷标布放、灭雷等任务，隶属于台192舰队，该舰队主要负责水雷和后勤舰船。

“永德”号被台媒称为“古董”，满载排水量不足1 000吨，船壳由松木多层包裹，具备较好的低磁性能。这种木质多层结构，也能适应水雷爆炸震波吸收。该舰原名为“誓约”号，由美国西雅图玛蒂纳造船厂建造，于1955年7月20日下水，属美国海军的“进取”级扫雷舰，曾参加越南战争。美军该级扫雷舰共建造93艘，“誓约”号在美军服役超过35年。

当年台军为提升反水雷能力，向美国寻求帮助。1993年，美国同意出售4艘“进取”级扫雷舰，随后这4艘扫雷舰从美军退役。1995年2月被送到高雄。当年3月这4艘扫雷舰入列，分别定名为“永阳”号、“永慈”号、“永固”号，及本次退役的“永德”号。截至目前，这4艘扫雷舰中，于1953年下水的首舰“永阳”号仍在服役。

图26  退役仪式上的“永德”号扫雷舰

2.5  美、俄等国开展反水雷联合演习

2.5.1  乌克兰海军和北约舰船在黑海举行反水雷联合演习

3月16日，乌克兰海军的一个战术舰队与“北约第2反水雷小组”（SNMCMG 2）在黑海进行了联合训练。此次训练包含反水雷训练。训练中，“北约第2反水雷小组”的主要任务是搜索、侦查和销毁水雷，以及护送舰船通过雷区。

2.5.2  美国海军先后与多国举行反水雷演习

4月18日，在阿拉伯湾举行的“阿尔忒弥斯三叉戟 21”（Artemis Trident 21）演习期间，美国海军与英国、法国和澳大利亚海军举行了一次多边猎雷演习。此次演习旨在增强扫雷和通信互操作性，来自4国的700多名人员、7艘反水雷舰艇、2艘巡逻艇、3个反水雷连、2架直升机和支援人员参加了演习。

3月，美国与阿曼、法国和英国一起在阿曼湾进行了为期5天的反水雷演习，旨在增强水雷识别、清除和海上爆炸物处置行动的能力。

2月，美国和日本在日本海岸进行了为期9天的水雷战演习。

2.5.3  俄罗斯黑海舰队在刻赤海峡演习期间开展反水雷演练

7月7日，俄罗斯黑海舰队的“瓦伦丁·皮库尔（Valentin Pikul）”扫雷舰的船员于演习期间在刻赤海峡开展反水雷演练。演习过程中，船员使用各种接触式和非接触式扫雷具在指定海域搜索水雷。

2.5.4  美国海军在BALTOPS 2021演习期间进行浅水探雷

6月12日，美国海军陆战队爆炸物处理分队参加了“波罗的海行动2021”（BALTOPS 2021）演习。这是美国海军陆战队爆炸物处理分队首次参加欧洲的演习。演习期间，美国海军陆战队爆炸物处理分队使用MK18 Mod 2 UUV和REMUS 600 UUV进行传统的深水反水雷。值得一提的是，为了进行浅水探雷，美国海军陆战队爆炸物处理分队还使用了2种实验性无人机型传感器——“磁性远征威胁定位器”（METL）和“天空玻璃”（Sky Glass）系统，测试了这2种系统探测浅水中材料的准确性。

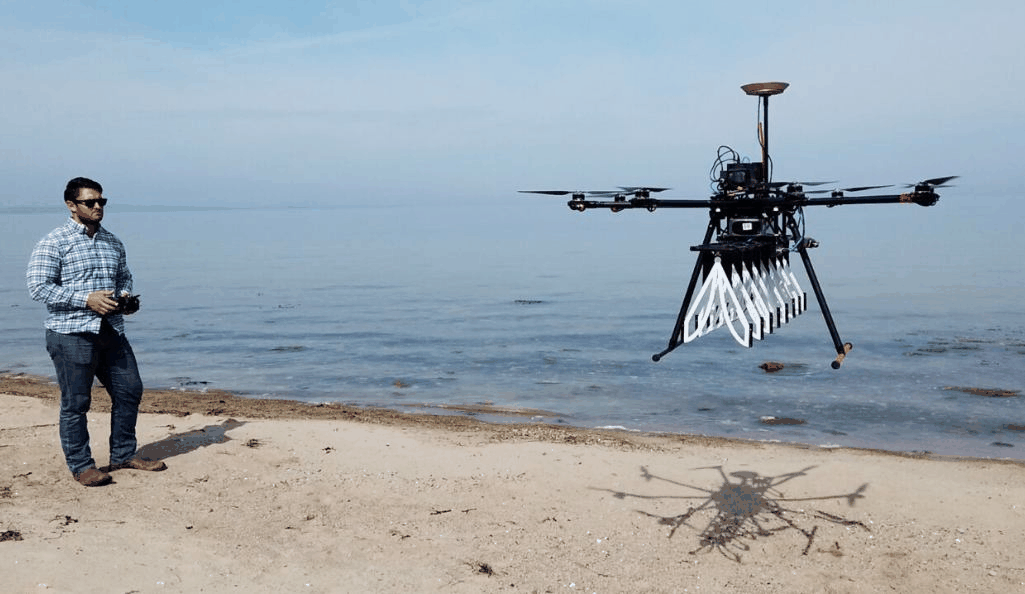

图27  配备“磁性远征威胁定位器”和“天空玻璃”传感器的无人机

2.6  欧盟开发下一代欧洲海上反水雷能力

7月14日，欧盟委员会授予比利时海军集团一份价值1 000万欧元的合同，用于定义和开发下一代欧洲海上反水雷技术和路线图，以加强欧洲应对恶劣环境和新出现威胁时的反水雷能力。该项目被称为“清除欧洲水雷风险”（MIRICLE），由欧盟委员会和8个欧盟成员国发起，为期24个月，有19家公司为其提供支撑工作，将在欧洲国防工业发展计划（EDIDP）框架下实施。

MIRICLE项目强调防区外水雷战方案的主要组成部分，如任务系统、通信网络、反水雷舰船、无人水面艇和无人潜航器（工具箱）、以及人工智能决策。
