本文内容是作者根据多年工作经验提出一种频段划分方法，只是一家之言，仅供大家参考。 电磁波的工作频段具有世界公认的频段划分，水声的频段划分一直没有公认的说法，很多人会受此困扰。在水声行业中，不同的研究方向都按照自己的应用方向划分低、中、高频，比如说，水声探测、水声对抗、海洋测绘都有自己的频段划分，互相不一致，这就使刚进入者非常头疼。美国的划分方法是1kHz以下是低频，10kHz以上是高频，1kHz～10kHz称为中频。但这种划分使高频过宽，使用时也非常不方便。曾经有专家组做过一种划分，但是由于过细，不易记忆使用，也没有实际实行。 个人认为，频段的划分应当是方便使用、方便记忆，才能让大家认可。本人根据多年教学和科研经验提出一种频段划分方法，供大家参考。

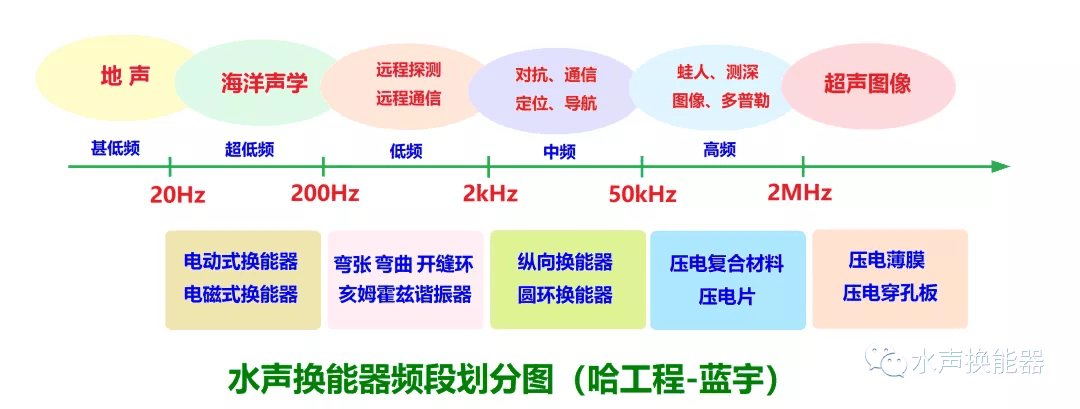

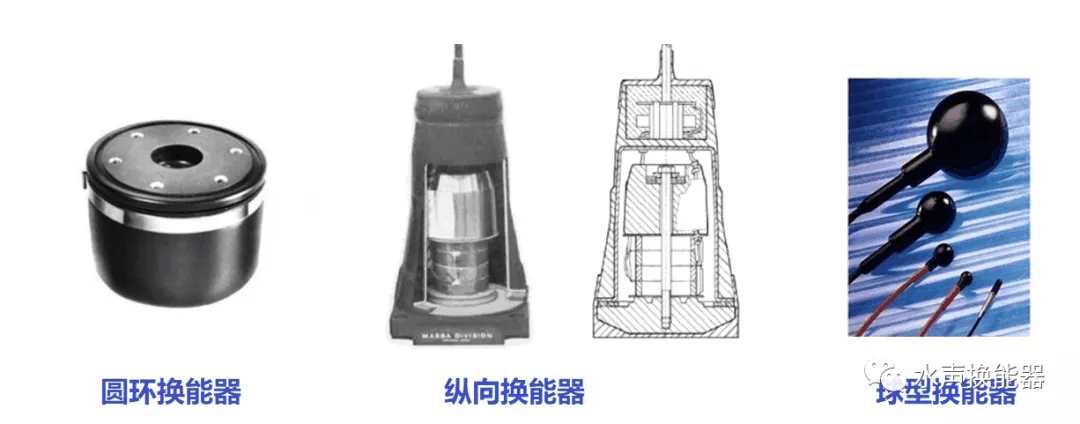

这种频段划分以数字2为界，在区分应用时更为方便。其中，2kHz～50kHz为中频，是水声工程的主要应用集中在这个频段中，常规探测、水声对抗（鱼雷、水雷）、水声通信和导航定位等等都在这个频段。在中频，主要应用纵向换能器、圆环换能器以及球形换能器。
200Hz～2kHz是低频，在这个频段内，传播损失小，声波可以传播得很远，潜艇的目标强度也足够大，消声瓦通常也失去作用，主要用于远程探测和通信，远程探测作用距离可达上百公里，远程通信可达几千公里。在低频使用的换能器通常是弯张换能器、弯曲式换能器和亥姆霍兹谐振器。
20Hz～200Hz是超低频，主要用于海洋声学，包括海洋声层析、大洋测温等等。当然，对于潜艇的被动探测也会用于此处。在超低频段，使用的换能器主要是电动式换能器、电磁式换能器、动磁式换能器或者是爆炸声源。海洋地质勘探也会用空气枪、等离子体声源或电磁脉冲声源。
低于20Hz是甚低频，属于地震的范畴，海啸、火山喷发、核爆炸等等，都在这个频段。50kHz～2MHz称为高频，实际上1MHz以上在水下的传输距离非常近，用处不大。高频主要是蛙人探测、测深仪、探雷避碰声纳、图像声纳、多普勒测速等等。主要使用压电片和压电复合材料换能器。
高于2MHz属于检测超声和医疗超声频段（也就是B超），水声不用。 上述就是我对水声换能器频段划分的一点看法，不当之处，敬请批评指正。转载用图请注明出处。 5 M0 N `$ z7 u8 v
以上内容转载微信公众号“水声换能器”
