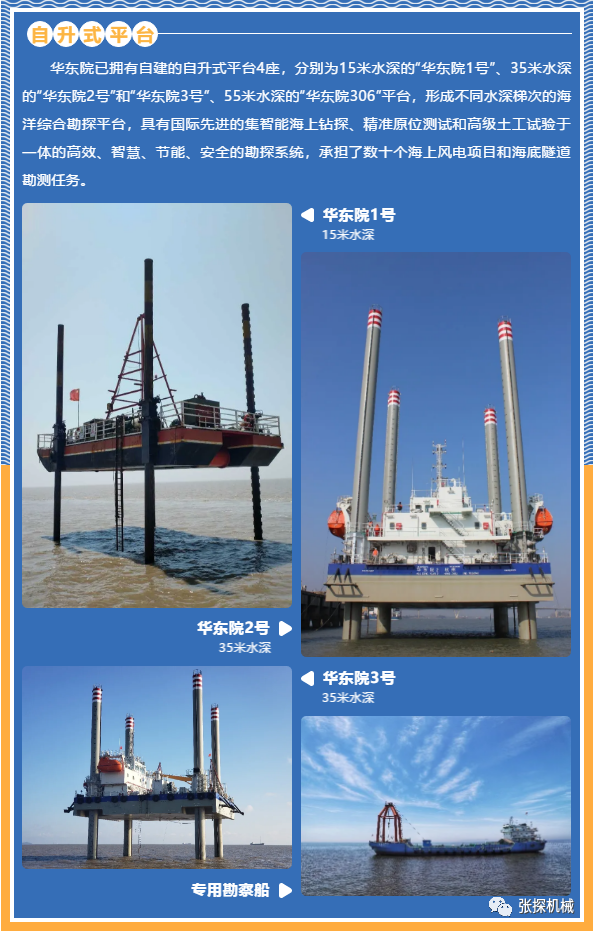

华东院自建的国内首座55米水深海上自升式勘探试验平台在青岛交付。该平台是国内作业水深最深的勘探试验平台,达到国际先进水平,为我国海上风电55米水深海域的精准地质勘察和科学试验提供重要技术支撑。

$ @2 y) Z+ Q# s. q( t

55米水深“华东院306”平台

, B B# V& ~5 o, T$ C% a, |" i, A

, P2 v/ H) X" K

全球最大海洋新能源勘探平台

8 y9 } `6 p- q

“华东院306”平台为钢质、船型、圆柱桩腿自升式海上勘探平台,可覆盖我国规划各海域风电场,是目前海洋新能源领域全球最大的综合性勘探平台。

7 ^; N2 j2 g' f- G

平台工作甲板面积达到1000平米,相当于两个多篮球场的面积。可提供充足的海上工程勘察和科学试验场地,设计最大作业水深为60米,可在8级风及以下正常进行高精度定位和勘探作业,在25米以浅水深作业时可抵抗100节风

4 \ ~4 i4 L S! }

01

# }9 o) \( _' Z8 P7 v. b# M6 q( d1 `

平台首次在自升式平台中采用高精度(0.2m)DP定位系统,可实现场区内快速移位和精准定位,可根据底质情况选用漂浮式或固定式作业方式。

1 E6 L" C1 I1 V+ v

02

9 p: x9 J! v& d$ ~% c6 L$ O G

平台本体结构设计理念先进,水下结构采用类船型结构,可大幅减少拖带阻力,降低拖带油耗,提高平台拖航安全性。

) K" M* \/ s! q% Q4 g6 Q

03

8 f0 @5 h0 L5 ?

设计了平台专用的室内土工试验中心,可满足离岸距离较远场区的岩土试样采样-试验封闭式作业,大大降低由于运输造成试样的扰动,提高试验成果的精度。

. Z/ R4 L! ~ b

04

$ ?- }8 n9 `0 a# l% g+ q4 E' m. w

创新性地开发平台专用的海水淡化装置和太阳能发电装置,全面提高了平台海上作业的自存能力。

) R! | J8 [) @

     为拓展本平台在各海域复杂环境中的适用性,华东院对其桩靴、桩腿、平台、冲桩系统等进行了全方位的研究和创新,可以覆盖我国规划各海域的勘探任务。

6 s# F7 \0 y! h% R

国际领先的海洋勘探“航母战斗群”

4 S- p( p+ O" O( b7 S" \; i

经过数十年海洋工程领域的探索和实践,华东院现已形成以海上自升式勘探平台为核心,以综合勘察船、海洋钻机、原位测试设备、海洋工程测量及物探仪器等系统、全面、先进海洋工程勘察装备为重要组成部分的“海洋勘探作战编队”,可以满足我国近、远海海上风电勘测需要,在国际海上风电领域处于领先水平。

9 R. i2 k; n/ B

综合勘察船

4 E( b1 T: U/ v5 B9 e8 E6 ]5 }

华东院综合勘察船于2019年12月投入运行,船型长70m,型宽15m,型深3.2m,吨位1419吨,可同时容纳27人作业与生活,作业范围可基本覆盖我国离岸及近海海域的海洋开发。

! d$ t% @4 t1 U- T/ Z( I8 k0 C

综合勘察船配备目前全球最大反力200kN的海床静力触探系统(ROSON-200),并开发了专门用于海床式静力触探(CPT)的作业系统,可以涵盖所有常规海上勘探和测试的内容。

4 X) H1 m* T6 {; l# O

海上钻探装备

, [! u- B4 H0 Y0 S& [6 F& B

通过20多年不断探索和创新,华东院研发了适用于漂浮式平台,具备波浪补偿、自动升降和智能调压的数字海洋钻探系统。开发了“华东院306”海上勘探平台专用、国内首台自动化XY-5DB型钻机。钻机的最大钻孔深度1500m。

! M; R: h ?9 g$ f* g7 O; d

7 [5 w( M! W6 t( y2 \, E

& @# }9 a# U" O0 {! ~6 t- k' P

原位测试装备  ——国际领先水平

' C6 D9 S. u! s% ~$ ~

华东院2006年拥有潮间带静力触探设备及技术,2012年拥有潮下带静力触探设备及技术,2013年又成功研发出适用于10m水深以内浅海区域的平台式施工设备及技术。目前拥有国际先进的海床式静力触探设备,在国内海上风电领域首次使用的球形静力触探设备。

( T, R( p! `3 O0 b3 G! h

测量及物探设备 ——国际先进水平

; V) [" ?7 y$ g" b: H6 l+ f2 b( R( x

华东院引进了一系列先进的海洋测量及物探设备。主要包括水深测量仪(单波束测深仪、多波束测深系统)、浅地层剖面仪、侧扫声呐、海洋磁力仪。相关设备可以进行水深测量,得到高精度海底地貌图,还可以通过物探设备勘测并绘制不同深度的海底地层剖面。

; g0 Q5 e) o# I$ t! g4 x

针对传统海上风电勘察装备安全性差、扰动性大和可靠度低的难题,华东院研发了适用于复杂海况的多功能固定式和漂浮式勘探系统,形成了海洋工程的成套勘察装备,实现安全、经济、可靠的海洋工程勘察。

: V3 f( ]. U9 ]6 ^2 z" f

我们的征途是向海图强、走向深蓝

2 z5 d* I3 h C; d B

依托地处沿海的地域优势,华东院是国内最早开展海洋能研究的单位之一。上世纪八十年代就设计建成了浙江江厦潮汐试验电站,并积极推进沿海滩涂及近海风电、潮流能发电、波浪能发电等海洋能综合开发利用方面的探索研究工作。在海岛综合开发、涉海基础设施、滩涂治理等领域不断开拓进取,打造了一项又一项精品工程。

0 F% P6 v3 B" C$ o J, ^

截止目前,由华东院设计建成的海上风电场总规模达500万千瓦,占全国并网容量的80%以上。

# v; s1 R% R# w4 E: ]) Q" U

在海上风电开发建设领域,通常将离岸60km以远或水深40m以深的风电场称之为深远海风电场。

! N5 D0 h' y# a; ?+ C

2009年至2019年的十年间,我国完成了潮间带海上风电开发的起步探索和工程示范应用,以及近海风电开发的全面研究和核心技术工程全面应用,潮间带及近海风电技术已日趋成熟。为获取更多的海上风能资源,海上风电项目必将逐渐向深海、远海方向发展,呈现由近海到远海、由浅水到深水、由小规模示范到大规模集中开发的特点。

8 v0 L& ` Q* u2 c) u! ]

P3 d8 v7 Z# W8 c5 O; C E

依托浙江省深远海风电技术研究重点实验室、海上风电省级技术研发中心、海上风电博士后科研工作站等研发平台,华东院通过国际领先的海洋勘探装备,和大量海上风电、海底隧道工程应用实践,进行全面系统的技术攻关,深入研究了海上作业环境、海洋沉积物工程性质、水动力条件等对勘察成果质量的影响,形成测量与物探技术、海上钻探与取样技术、海洋土体测试技术、工程地质评价技术等一系列高效、经济、科学的工程勘察核心技术,为我国海洋工程建设提供了有力的技术支撑。

1 B/ }$ B$ ~& G) @, ~

获得国家授权专利63项,形成国家、行业规范标准7项,荣获省部级以上勘察、科技奖励8项,为实现海洋工程开发向深远海发展做好技术储备。
